Actuador de motor paso a paso lineal Acme externo NEMA 11, 1,8 grados, 0,12 Nm, 1,0 A, bipolar tornillo de avance de 150 mm
-
Manuales y documentacion:
Actuador de motor paso a paso lineal Acme externo NEMA 11, 1,8 grados, 0,12 Nm, 1,0 A, bipolar tornillo de avance de 150 mm

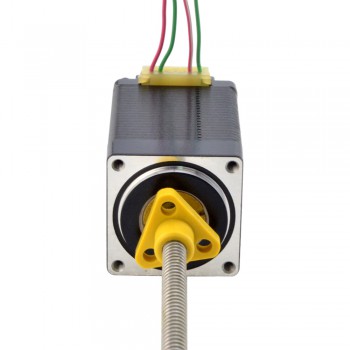

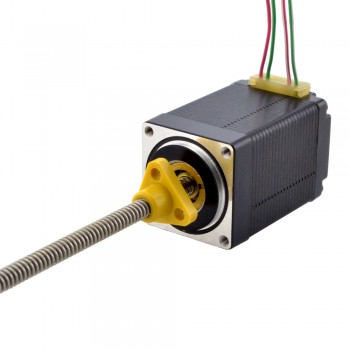

Este modelo es un motor paso a paso lineal de tornillo Nema 11 ACME con una longitud de cuerpo de 46 mm, ángulo de paso de 1,8 grados y corriente nominal de 1 A. Está integrado con un diámetro de Φ4,76 mm (0,1874"), una longitud de tornillo ACME de 150 mm (5,9055") y una tuerca de tornillo POM, el recorrido lineal es de 1,27 mm (0,05") por revolución.
Especificación eléctrica
Número de pieza del fabricante: 11E18S1004FD5-150RS
Tipo de motor: externo (ACME)
Ángulo de paso: 1,8°
Par de retención: 0,12 Nm (16,99 oz.in)
Corriente nominal/fase: 1A
Resistencia de fase: 3,7 ohmios
Inductancia: 3,7mH±20%(1KHz)
Especificación física
Tamaño del marco: 28 x 28 mm
Longitud del cuerpo: 46 mm
Longitud del tornillo de avance: 150 mm (5,9055")
Diámetro del tornillo de avance: Φ4,76 mm (0,1874")
Plomo/paso: 0,00635 mm (0,00025")
Recorrido/Revolución del plomo: 1,27 mm (0,05")
Número de clientes potenciales: 4
Número de inicios de subprocesos: 1
Longitud del cable: 300 mm
Conexión
| A+ | A- | B+ | B- |
| Rojo | Rojo blanco | Verde | Verde blanco |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Inductancia(mH) | 3,7 |
| Resistencia de fase(ohmios) | 3,7 |
| Corriente nominal (A) | 1,0 |
| Ángulo de paso(deg.) | 1,8 |
| Tipo de motor lineal | Externo(Acme) |
| Especificación física | |
| Longitud del cuerpo(mm) | 46 |
| Tamaño del marco(mm) | Nema 11 (28 x 28) |
| Longitud del cable(mm) | 300 |
| Diámetro del tornillo de avance(mm) | 4,76 |
| Longitud del tornillo de avance(mm) | 150 |
| Número de cables | 4 |
| Plomo/Revolución(mm) | 1,27 |
| Plomo/paso(mm) | 0,00635 |
| Clasificación del IP | 40 |
