Motores de imanes permanentes
El motor de pasos magnético permanente tiene una construcción de estator similar a la del motor de reluctancia variable de una sola pila. El rotor consta de polos de imanes permanentes de acero de alta retentividad y tiene forma cilíndrica. Los devanados concentradores de polos diametralmente opuestos están conectados en serie para formar un devanado bifásico en el estator.
Los motores de pasos PM utilizan un imán permanente en el rotor y funcionan por atracción o repulsión entre el PM del rotor y los electroimanes del estator. Los motores de pasos de imán permanente suelen ser bifásicos, con un par y un volumen pequeños, y el ángulo de paso suele ser de 3,75 grados, 7,5 grados, 15 grados o 18 grados, etc. Nuestros motores de pasos PM se utilizan ampliamente en muchas aplicaciones innovadoras, incluyendo: equipos informáticos, sistemas fotográficos, dispositivos optoelectrónicos, control de válvulas, equipos de cajeros automáticos, máquinas CNC, máquinas de bobinado automático, relojes electrónicos y equipos médicos.
Subcategorías populares
Clasificar:

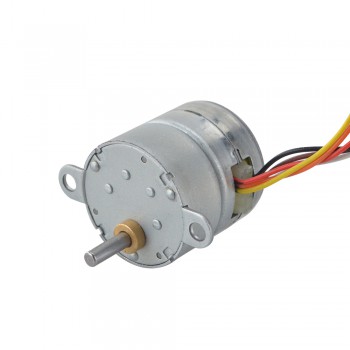

Motor paso a paso PM 4 fases 0,4 A 98 Ncm con caja de engranajes rectos 120:1 online en oyostepper.es con calidad garantizada y precio competitivo.
€15,05
PM Motor paso a paso lineal cautivo Φ25,2x15mm 7,5 grados 0,15A Plomo 1,22mm/0,048" Recorrido 13,5mm
25LN48M01-334;Tipo de motor: Paso a paso lineal cautivo PM;Fase 2;Ángulo de paso: 7,5 grados;Corriente nominal/fase: 0,15 A;Tamaño del marco: Φ25 mm;Longitud del cuerpo: 14,3mm;Plomo/Revolución: 1,22 mm (0,048");Plomo/paso: 0,0254 mm (0,001").
€19,80
35PM48L01-SG10;Tipo de motor: Paso a paso PM;Fase 2;Ángulo de paso: 0,694 grados;Corriente nominal/fase: 0,24 A;Par de retención: 69,58 Ncm (98,55 oz.in);Resistencia de fase: 100 ± 7 % ohmios (20 ℃);Inductancia: 110 mH ± 20%;Tamaño del marco: Φ35 mm;Longitud del cuerpo: 36,2mm;Reductor Longitud: 15,2 mm;Diámetro del eje: Φ5 mm.
€13,87
Número de pieza del fabricante: 42LN48S01-122;Tipo de motor: Paso a paso lineal externo PM;Fase: 4;Ángulo de paso: 7,5 grados;Corriente nominal/fase: 0,4 A;Par de retención: 53,9 mN.m (7,634 oz.in);Tamaño del marco: Φ42 mm;Longitud del cuerpo: 16,5mm;Plomo/Revolución: 0,5 mm (0,0197");Plomo/paso: 0,0104 mm (0,0004").
€11,88
Número de pieza del fabricante: 35LN48M02-122;Tipo de motor: Paso a paso lineal externo PM;Fase 2;Ángulo de paso: 7,5 grados;Corriente nominal/fase: 0,2 A;Par de retención: 50,96 mN.m (7,218 oz.in);Tamaño del marco: Φ35 mm;Longitud del cuerpo: 22mm;Plomo/Revolución: 0,5 mm (0,0197");Plomo/paso: 0,0104 mm (0,0004").
€11,09
Número de pieza del fabricante: 35LN24M01-122;Tipo de motor: Paso a paso lineal externo PM;Fase 2;Corriente nominal/fase: 0,28 A;Par de retención: 44,1 mN.m (6,246 oz.in);Tamaño del marco: Φ35 mm;Longitud del cuerpo: 22mm;Plomo/Revolución: 0,5 mm (0,0197");Plomo/paso: 0,0208 mm (0,0008").
€11,09
Número de pieza del fabricante: 28LN24L01-233;Tipo de motor: Paso a paso lineal no cautivo PM;Fase 2;Ángulo de paso: 15 grados;Corriente nominal/fase: 0,46 A;Empuje: 40 N (100 Hz);Tamaño del marco: Φ27 mm;Longitud del cuerpo: 30,8mm;Plomo/Revolución: 1 mm (0,039");Plomo/paso: 0,0417 mm (0,00164").
€13,87
Número de pieza del fabricante: 25LN24M01-233;Tipo de motor: Paso a paso lineal no cautivo PM;Fase 2;Ángulo de paso: 15 grados;Tamaño del marco: Φ25 mm;Longitud del cuerpo: 15,6mm;Plomo/Revolución: 1 mm (0,039");Plomo/paso: 0,0417 mm (0,00164").
€21,78
42PM48M01-SG50;Tipo de motor: Paso a paso PM;Fase: 4;Ángulo de paso: 0,15 grados;Corriente nominal/fase: 0,171 A;Par de retención: 98 Ncm (138,807 oz.in);Tamaño del marco: Φ42 mm;Longitud del cuerpo: 38mm;Reductor Longitud: 16 mm;Diámetro del eje: Φ3 mm.
€23,77
Número de pieza del fabricante: 35PM48M01-SG30;Tipo de motor: Paso a paso PM;Fase: 4;Ángulo de paso: 0,25 grados;Corriente nominal/fase: 0,4 A;Par de retención: 117,6 Ncm (166,569 oz.in);Resistencia de fase: 30 ± 7 % ohmios (25 ℃);Inductancia: 17,1 mH ± 20 %;Tamaño del marco: Φ35 mm;Longitud del cuerpo: 35,2mm.
€13,87
Número de pieza del fabricante: 25PM48M02-SG30;Tipo de motor: Paso a paso PM;Fase: 4;Ángulo de paso: 0,25 grados;Corriente nominal/fase: 0,143 A;Par de retención: 39,2 Ncm (55,523 oz.in);Resistencia de fase: 35 ± 7 % ohmios (25 ℃);Resistencia de fase: 35 ± 7 % ohmios (25 ℃);Inductancia: 8 mH ± 20%;Tamaño del marco: Φ25 mm;Longitud del cuerpo: 25,5mm;Reductor Longitud: 11,3 mm;Diámetro del eje: Φ3 mm.
€7,92
25PM48M01-SG10;Tipo de motor: Paso a paso PM;Fase: 4;Ángulo de paso: 0,75 grados;Corriente nominal/fase: 0,25 A;Par de retención: 12,74 Ncm (18,045 oz.in);Tamaño del marco: Φ25 mm;Longitud del cuerpo: 25mm;Reductor Longitud: 11,3 mm;Diámetro del eje: Φ3 mm;Longitud del eje: 11,6mm;Tipo de caja de cambios: Spur.
€5,94
25PM48L01-SG100;Tipo de motor: Paso a paso PM;Fase 2;Ángulo de paso: 0,075 grados;Corriente nominal/fase: 0,3 A;Par de retención: 49 Ncm (69,404 oz.in);Tamaño del marco: Φ25 mm;Longitud del cuerpo: 30,5mm;Reductor Longitud: 16,3 mm;Diámetro del eje: Φ5 mm.
€15,84
15PM20L02-SG100;Tipo de motor: Paso a paso PM;Fase 2;Ángulo de paso: 0,18 grados;Corriente nominal/fase: 0,5 A;Par de retención: 14,7 Ncm (20,821 oz.in);Resistencia de fase: 10 ± 7 % ohmios (25 ℃).Tamaño del marco: Φ15 mm;Longitud del cuerpo: 22,5mm;Reductor Longitud: 11,5 mm;Diámetro del eje: Φ3 mm;Longitud del eje: 9 mm;Longitud del corte en D: 6,5 mm.
€9,90
15PM20L01-SG50;Tipo de motor: Paso a paso PM;Fase 2;Ángulo de paso: 0,36 grados;Corriente nominal/fase: 0,5 A;Par de retención: 53,9 mN.m (7,634 oz.in);Resistencia de fase: 6 ± 7 % ohmios (25 ℃);Tamaño del marco: Φ15 mm;Longitud del cuerpo: 22,3mm;Reductor Longitud: 11,3 mm;Diámetro del eje: Φ3 mm;Longitud del eje: 11,5mm.
€15,05
Motor paso a paso rotativo PM 3,75 grados 49mN,m 0,42A 4 cables Motor paso a paso de imán permanente
42PM96M01;Tipo de motor: Paso a paso PM;Fase 2;Ángulo de paso: 3,75 grados;Corriente nominal/fase: 0,42 A;Par de retención: 49 mN.m (6,94 oz.in);Par de tope: 10,78 mN.m (2,521 oz.in);Tamaño del marco: Φ42 mm;Longitud del cuerpo: 18mm;Diámetro del eje: Φ3 mm;Longitud del eje: 12 mm.
€9,90
Número de pieza del fabricante: 42PM48L01;Tipo de motor: Paso a paso PM;Fase 2;Ángulo de paso: 7,5 grados;Corriente nominal/fase: 0,6 A;Par de retención: 68,6 mN.m (9,717 oz.in);Par de tope: 27,44 mN.m (3,887 oz.in);Tamaño del marco: Φ42 mm;Longitud del cuerpo: 23,5mm;Diámetro del eje: Φ3 mm;Longitud del eje: 12 mm.
€9,90
Número de pieza del fabricante: 35PM48L01;Tipo de motor: Paso a paso PM;Fase 2;Ángulo de paso: 7,5 grados;Corriente nominal/fase: 0,2 A;Par de retención: 53,9 mN.m (7,634 oz.in);Par de tope: 14,7 mN.m (2,082 oz.in);Tamaño del marco: Φ35 mm;Longitud del cuerpo: 22mm;Diámetro del eje: Φ2 mm;Longitud del eje: 10 mm.
€5,94
Motor paso a paso rotativo PM grados 53,9mN.m 0,8A 4 cables motor paso a paso de imán permanente online en oyostepper.es con calidad garantizada y precio competitivo.
€5,94
25PM24L01;Tipo de motor: Paso a paso PM;Fase 2;Ángulo de paso: 15 grados;Corriente nominal/fase: 0,275 A;Par de retención: 12,25 mN.m (1,735 oz.in);Tamaño del marco: Φ25 mm;Longitud del cuerpo: 16mm;Diámetro del eje: Φ2 mm;Longitud del eje: 8 mm.
€5,14
