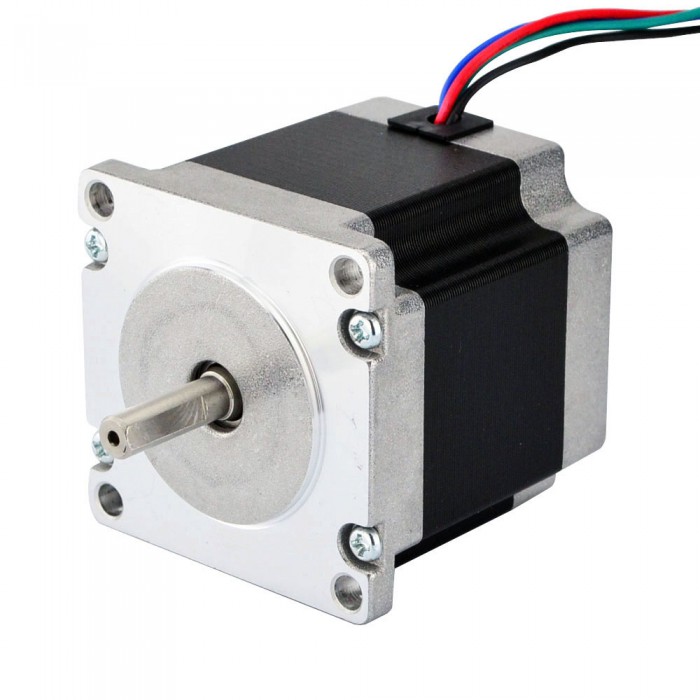

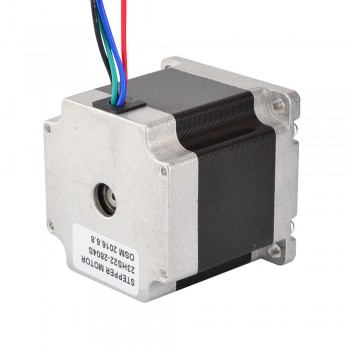

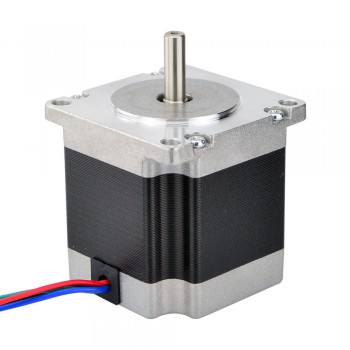

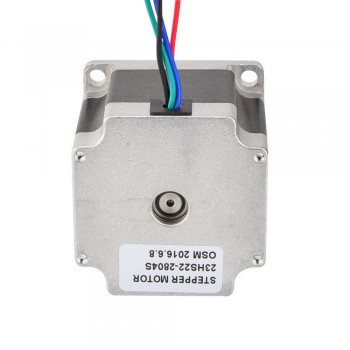

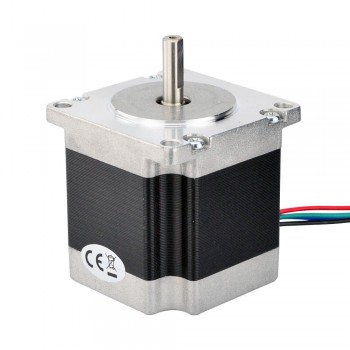

Motor paso a paso Nema 23 bipolar 1,8 grados 1,26Nm 2,8A 2,5V 57x57x56mm 4 cables
-
Manuales y documentacion:
Ficha técnica completa:
Curva de par:
Nuestro precio:€17,83
Quien compró este articulo también compró
Motor paso a paso Nema 23 bipolar 1,8 grados 1,26Nm 2,8A 2,5V 57x57x56mm 4 cables
Este es uno de los motores paso a paso Nema 23 más populares, con un ángulo de paso de 1,8 grados y un tamaño de 57x57x56 mm. Tiene 4 cables, cada fase consume 2,8 A, con un par de retención de 1,2 Nm (178,4 oz.in).
Especificación eléctrica
Número de pieza del fabricante: 23HS22-2804S
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8 grados
Par de retención: 1,2 Nm (178,4 oz.in)
Corriente nominal/fase: 2,8A
Resistencia de fase: 0,9 ohmios
Inductancia: 2,5 mH ± 20 % (1 KHz)
Especificación física
Tamaño del marco: 57 x 57 mm
Longitud del cuerpo: 56 mm
Diámetro del eje: Φ6,35mm
Longitud del eje: 21 mm
Número de clientes potenciales: 4
Longitud del cable: 500 mm
Peso: 700g
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Par de retención (Ncm) | 126 |
| Par de retención (oz.in) | 178,4 |
| Inductancia(mH) | 2,5 |
| Resistencia de fase(ohmios) | 0,9 |
| Corriente nominal (A) | 2,8 |
| Ángulo de paso(°) | 1,8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 56 |
| Tamaño del marco(mm) | 57x57 |
| Eje simple/eje doble | Eje simple |
| Tipo de eje | corte D |
| Diámetro del eje(mm) | 6,35 |
| Longitud del eje(mm) | 21 |
| Número de cables | 4 |
| Longitud del cable(mm) | 500 |
| Peso(gramos) | 700 |
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Hilos y cables: longitudes especiales, manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
