NEMA 11 Motor paso a paso de tornillo de bola externo actuador lineal bipolar 1,8 grados 0,1Nm 1,0A revolución de plomo 2 mm
-
Manuales y documentacion:
NEMA 11 Motor paso a paso de tornillo de bola externo actuador lineal bipolar 1,8 grados 0,1Nm 1,0A revolución de plomo 2 mm

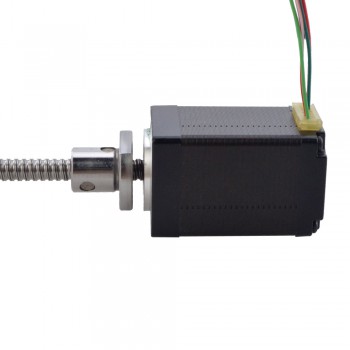

Este modelo es un motor paso a paso lineal de tornillo de bola Nema 11 con una longitud de cuerpo de 46 mm, ángulo de paso de 1,8 grados y corriente nominal de 1 A. Está integrado con un husillo de bolas de 6 mm (0,2362") de diámetro y 150 mm (5,9055") de longitud y una tuerca de tornillo de acero, el recorrido lineal es de 2 mm (0,07874") por revolución.
Especificación eléctrica
Número de pieza del fabricante: 11E18S1004BAM5-150RS
Tipo de motor: externo (husillo de bolas)
Ángulo de paso: 1,8°
Par de retención: 0,1 Nm (14,16 oz.in)
Corriente nominal/fase: 1A
Resistencia de fase: 3 ohmios
Inductancia: 2mH±20%(1KHz)
Grado de precisión: C7
Especificación física
Tamaño del marco: 28 x 28 mm
Longitud del cuerpo: 46 mm
Longitud del tornillo de avance: 150 mm (5,9055")
Diámetro del tornillo de avance: Φ6 mm (0,2362")
Plomo/paso: 0,01 mm (0,0003937")
Recorrido/revolución del cable: 2 mm (0,07874")
Número de clientes potenciales: 4
Longitud del cable: 300 mm
Conexión
| A+ | A- | B+ | B- |
| Rojo | Rojo blanco | Verde | Verde blanco |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Inductancia(mH) | 2 |
| Resistencia de fase(ohmios) | 3 |
| Corriente nominal (A) | 1,0 |
| Ángulo de paso(deg.) | 1,8 |
| Tipo de motor lineal | Externo(tornillo de bola) |
| Especificación física | |
| Longitud del cuerpo(mm) | 46 |
| Tamaño del marco(mm) | Nema 11 (28 x 28) |
| Longitud del cable(mm) | 300 |
| Diámetro del tornillo de avance(mm) | 6 |
| Longitud del tornillo de avance(mm) | 150 |
| Número de cables | 4 |
| Plomo/Revolución(mm) | 2 |
| Plomo/paso(mm) | 0,01 |
| Clasificación del IP | 40 |
