Este modelo es un motor paso a paso lineal de tornillo Nema 14 ACME con una longitud de cuerpo de 47 mm, ángulo de paso de 1,8 grados y corriente nominal de 1,5 A. Está integrado con un diámetro de Φ6,35 mm (0,25"), una longitud de tornillo ACME de 150 mm (5,9055") y una tuerca de tornillo POM, el recorrido lineal es de 6,35 mm (0,25") por revolución.

Especificación eléctrica

Número de pieza del fabricante: 14E19S1504RF5-150RS

Tipo de motor: externo (ACME)

Ángulo de paso: 1,8°

Par de retención: 0,2 Nm (28,32 oz.in)

Corriente nominal/fase: 1,5A

Resistencia de fase: 1,6 ohmios

Inductancia: 2,3mH±20%(1KHz)

Especificación física

Tamaño del marco: 35 x 35 mm

Longitud del cuerpo: 47 mm

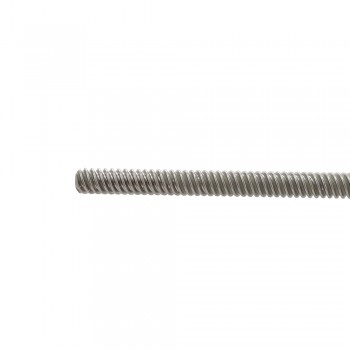

Longitud del tornillo de avance: 150 mm (5,9055")

Diámetro del tornillo de avance: Φ6,35 mm (0,25")

Plomo/paso: 0,03175 mm (0,00125")

Recorrido/revolución del cable: 6,35 mm (0,25")

Número de clientes potenciales: 4

Número de inicios de subprocesos: 4

Longitud del cable: 500 mm

Conexión
