Actuador de motor paso a paso lineal con husillo de bolas externo NEMA 34 1,8 grados 4,5 Nm 5,5 A 76 mm pila de plomo revolución 10 mm
-
Manuales y documentacion:
Actuador de motor paso a paso lineal con husillo de bolas externo NEMA 34 1,8 grados 4,5 Nm 5,5 A 76 mm pila de plomo revolución 10 mm

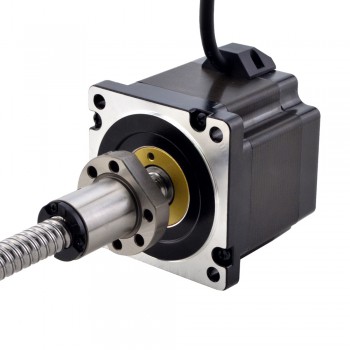

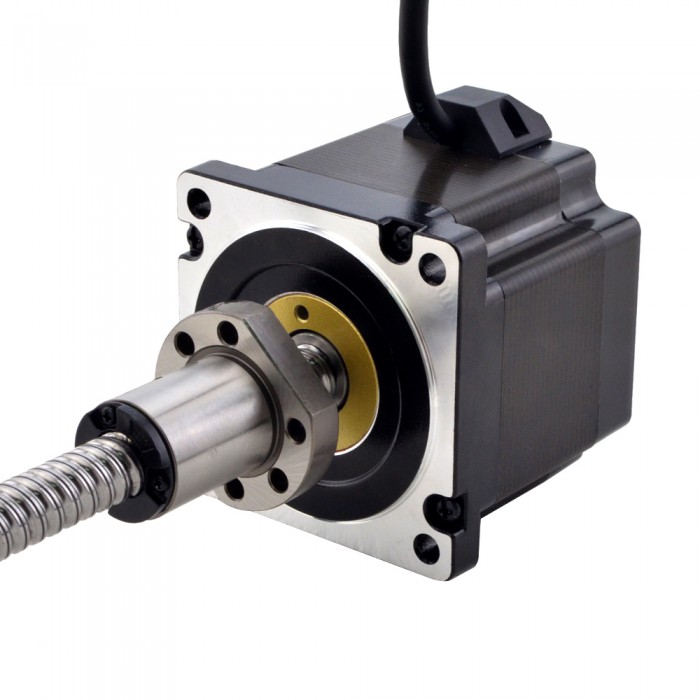

Motor paso a paso Nema 34 con tornillo de bola de 16 mm de diámetro y 200 mm de longitud. Cuerpo de 76 mm, ángulo de paso de 1,8° y corriente nominal de 5,5 A. Recorrido lineal de 10 mm por revolución.
Especificación eléctrica
Número de pieza del fabricante: 34E30S5504B1N5-200RS
Tipo de motor: externo (husillo de bolas)
Ángulo de paso: 1,8°
Par de retención: 4,5 Nm (637,25 oz.in)
Corriente nominal/fase: 5,5A
Resistencia de fase: 0,5 ohmios
Inductancia: 4,5mH±20%(1KHz)
Grado de precisión: C7
Especificación física
Tamaño del marco: 86 x 86 mm
Longitud del cuerpo: 76 mm
Longitud del tornillo de avance: 200 mm (7,8740")
Diámetro del tornillo de avance: Φ16 mm (6,2992")
Plomo/paso: 0,05 mm (0,001969")
Recorrido/revolución del cable: 10 mm (0,3937")
Número de clientes potenciales: 4
Longitud del cable: 500 mm
Conexión
| A+ | A- | B+ | B- |
| Rojo | Rojo blanco | Verde | Verde blanco |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Inductancia(mH) | 4,5 |
| Resistencia de fase(ohmios) | 0,5 |
| Corriente nominal (A) | 5,5 |
| Ángulo de paso(deg.) | 1,8 |
| Tipo de motor lineal | Externo(tornillo de bola) |
| Especificación física | |
| Longitud del cuerpo(mm) | 76 |
| Tamaño del marco(mm) | Nema 34 (86 x 86) |
| Longitud del cable(mm) | 500 |
| Diámetro del tornillo de avance(mm) | 16 |
| Longitud del tornillo de avance(mm) | 200 |
| Número de cables | 4 |
| Plomo/Revolución(mm) | 10 |
| Plomo/paso(mm) | 0,048 |
| Clasificación del IP | 40 |
