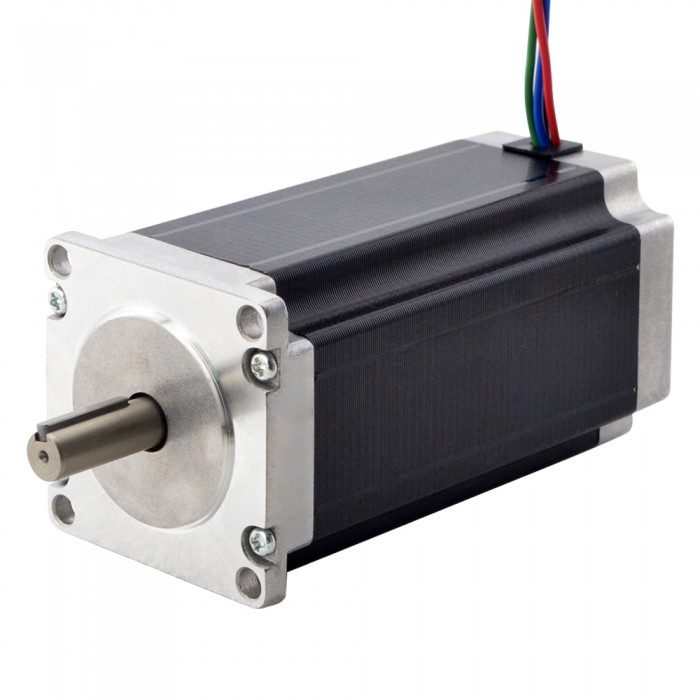

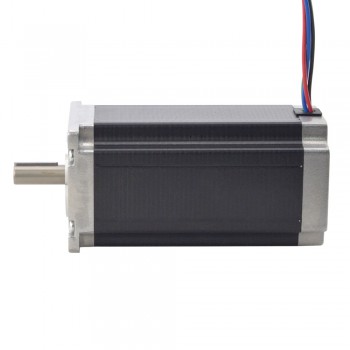

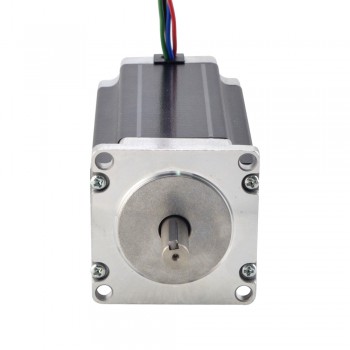

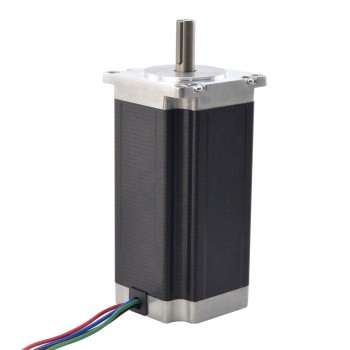

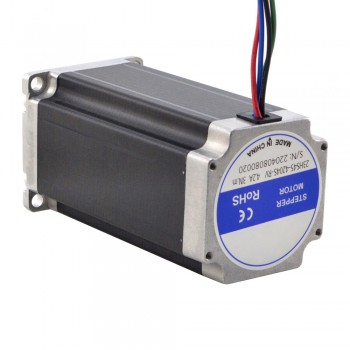

Motor paso a paso Nema 23 Bipolar 1,8 grados 3Nm 4,2A 9mm eje de llave para caja de engranajes helicoidales NMRV30
-
Manuales y documentacion:
Ficha técnica completa:
Curva de par:
Nuestro precio:€31,89
Quien compró este articulo también compró
Motor paso a paso Nema 23 Bipolar 1,8 grados 3Nm 4,2A 9mm eje de llave para caja de engranajes helicoidales NMRV30
Este motor tiene un par de 3,0 Nm (425 oz.in) y su eje es un eje de chavetero de 9 mm, puede encajar directamente con la caja de engranajes helicoidales NMRV30.
Especificación eléctrica

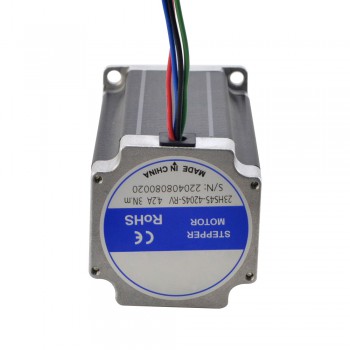

Número de pieza del fabricante: 23HS45-4204S-RV
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8 grados
Par de retención: 3,0 Nm (425 oz.in)
Corriente nominal/fase: 4,2A
Resistencia de fase: 0,88 ohmios
Inductancia: 3,4 mH ± 20 % (1 KHz)
Especificación física
Tamaño del marco: 57 x 57 mm
Longitud del cuerpo: 113 mm
Diámetro del eje: Φ9mm
Longitud del eje: 25 mm
Longitud de la llave: 20 mm
Número de clientes potenciales: 4
Longitud del cable: 400 mm
Peso: 1,8 kg
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Par de retención (Ncm) | 300 |
| Par de retención (oz.in) | 425 |
| Inductancia(mH) | 3,4 |
| Resistencia de fase(ohmios) | 0,88 |
| Corriente nominal (A) | 4,2 |
| Ángulo de paso(deg.) | 1,8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 113 |
| Tamaño del marco(mm) | Nema 23 (57 x 57) |
| Longitud del cable(mm) | 400 |
| Número de cables | 4 |
| Diámetro del eje(mm) | 9 |
| Longitud del eje(mm) | 25 |
| Eje simple/eje doble | Eje simple |
| Tipo de eje de salida | Chavetero |
| Clasificación del IP | 40 |
