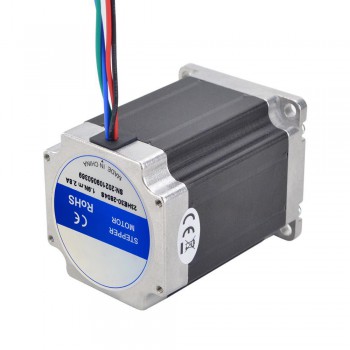

Motor paso a paso Nema 23 bipolar serie e 1,8 grado 1,9Nm 2,8A 3,2V 57x57x76mm 4 cables
-
Manuales y documentacion:
Ficha técnica completa:
Curva de par:
Nuestro precio:€16,97
Quien compró este articulo también compró
Motor paso a paso Nema 23 bipolar serie e 1,8 grado 1,9Nm 2,8A 3,2V 57x57x76mm 4 cables
Especificación eléctrica
Número de pieza del fabricante: 23HE30-2804S
Número de fase: 2
Ángulo de paso: 1,8 grados
Par de retención: 1,85Nm (261,98oz.in)
Corriente nominal/fase: 2,8 A
Resistencia de fase: 1,13 ohmios ± 10%
Inductancia: 5,4 mH ± 20 % (1 KHz)
Especificación física
Tamaño del marco: 57 x 57 mm
Longitud del cuerpo: 76mm
Diámetro del eje: Φ6,35 mm
Longitud del eje: 21 mm
Longitud del eje D-CUT: 15 mm
Número de clientes potenciales: 4
Longitud del cable: 500 mm
Peso: 1,2 kg
Conexión
| A+ | A- | B+ | B- |
| NEGRO | VERDE | ROJO | AZUL |
| Especificación eléctrica | |
|---|---|
| Par de retención (Ncm) | 190 |
| Par de retención (oz.in) | 269 |
| Inductancia(mH) | 5,4 |
| Resistencia de fase(ohmios) | 1,13 |
| Corriente nominal (A) | 2,8 |
| Ángulo de paso(deg.) | 1,8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 76 |
| Tamaño del marco(mm) | Nema 23 (57 x 57) |
| Longitud del cable(mm) | 500 |
| Número de cables | 4 |
| Diámetro del eje(mm) | 6,35 |
| Longitud del eje(mm) | 21 |
| Eje simple/eje doble | Eje simple |
| Peso(gramos) | 1200 |
| Tipo de eje de salida | corte D |
- Eje del motor
- Cable
- Conector
- Codificador
- Freno
- Caja de cambios
