Servomotor integrado NEMA 23 180w 3000rpm 0,6Nm 20-50VCC 57 x 57 mm

Servomotor integrado NEMA 23 180w 3000rpm 0,6Nm 20-50VCC 57 x 57 mm

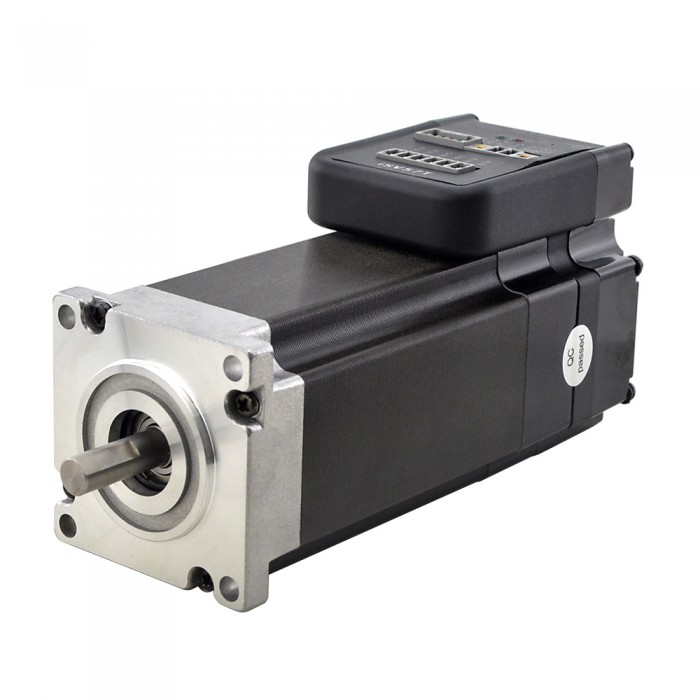

El servomotor iSV57T-180S de 57 mm es un motor sin escobillas con codificador de 16 bits y servo conductor integrados, diseñado para ahorrar espacio y reducir costos de cableado y montaje.

Características clave:

Voltaje de entrada 20-50 VCC, corriente máxima de salida 0-6A

Entrada de comando de paso y dirección para control de posición

Tamaño de montaje compatible con motor paso a paso

Movimiento suave del motor y tiempo de respuesta.

Entradas de control aisladas de Pulso, Dirección

Salidas en posición y de falla a Driveres de movimiento externos para controles completos del sistema

Protección contra sobrevoltaje, sobrecorriente y error de posición

Especificaciones eléctricas:

Número de pieza del fabricante: iSV57T-180S

Potencia nominal (W): 180W

Voltaje de entrada: +20~50 V CC (típico 36 V CC)

Par nominal (Nm/oz.in): 0,6/84,98 (Nm/oz.in)

Par máximo (Nm/oz.in): 1,5/212,46 (Nm/oz.in)

Velocidad nominal (rpm): 3000rpm

Velocidad máxima (rpm): 4000rpm

Corriente máxima de salida: 0~6A

Corriente de señal lógica: 7 ~ 16 mA (típico 10 mA)

Frecuencia de entrada de pulso: 0~300kHz

Voltaje de pulso: 5v (Conecte una resistencia de 2K ohm en serie, si es de 24V)

Resistencia de aislamiento: 100MΩ

Especificaciones físicas:

Tamaño del marco: 57 x 57 mm

Longitud del cuerpo: 148 mm

Diámetro del eje: 8 mm

Longitud del eje de corte en D: 15 mm

Longitud del eje: 21 mm

Peso: 1,54 kg

Entorno operativo y otras especificaciones (Tj = 25C/77F):

Refrigeración: refrigeración natural o refrigeración forzada

Medio ambiente: Evite el polvo, la niebla de aceite y los gases corrosivos

Temperatura ambiente: 0 ℃ - 40 ℃

Humedad: 40%HR - 90%HR

Temperatura de funcionamiento (disipador de calor): 70 ℃ máx.

Vibración: 10-50 Hz / 0,15 mm

Temperatura de almacenamiento: -20 ℃ - 65 ℃
