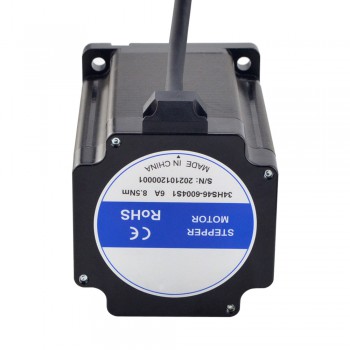

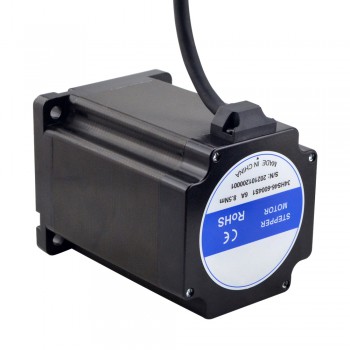

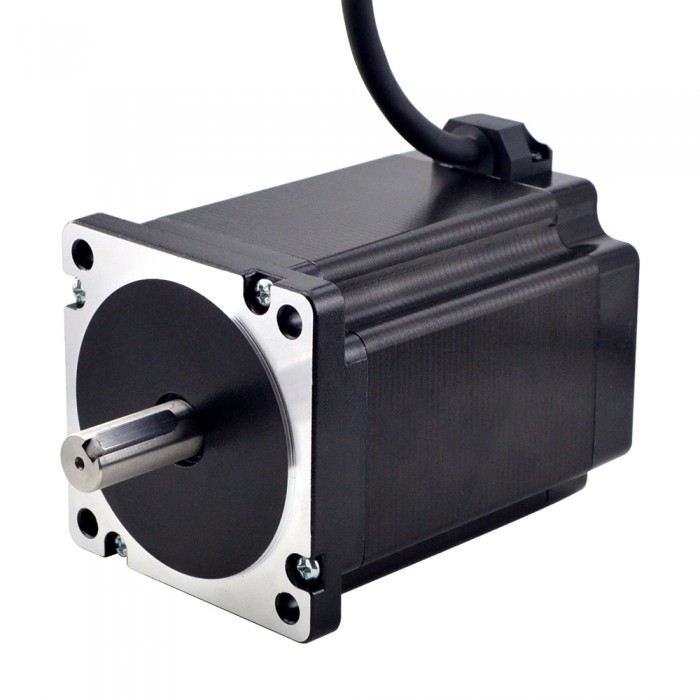

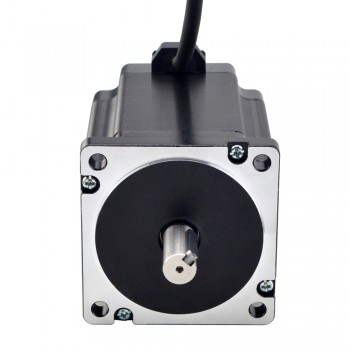

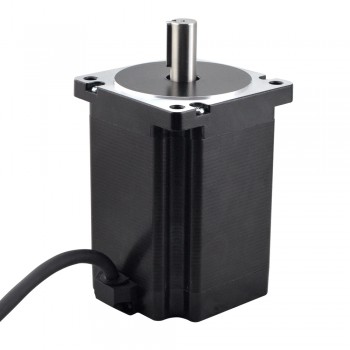

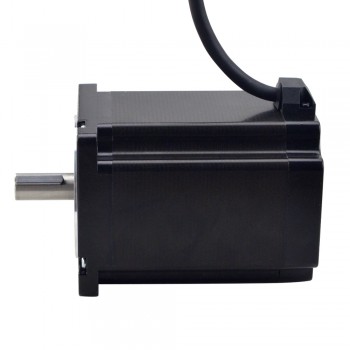

Motor paso a paso Nema 34 S Series 1,8 grados 8,5 Nm 6,0 A, 2 fases, eje de chavetero, 4 cables
-
Manuales y documentacion:
Hoja de datos completa:
Curva de par:
Nuestro precio:€43,45
También te puede interesar
Motor paso a paso Nema 34 Serie S 1,8 grados 8,5 Nm 6,0 A, 2 fases, eje de chavetero, 4 cables
Motor paso a paso Nema 34, 1,8 grados, 8,5 Nm de par de retención, corriente de 6,0 A por fase. Eje de chavetero de 14 mm y longitud de 32 mm. Tamaño del marco: 86 x 86 mm.
Especificación eléctrica
Número de pieza del fabricante: 34HS46-6004S1
Número de fase: 2
Ángulo de paso: 1,8 grados
Par de retención: 8,5 Nm (1204 oz.in)
Corriente nominal/fase: 6,0 A
Resistencia de fase: 0,58 ohmios ± 10%
Inductancia: 5 mH ± 20 % (1 KHz)
Especificación física
Tamaño del marco: 86 x 86 mm
Longitud del cuerpo: 118 mm
Diámetro del eje: Φ14 mm
Longitud del eje: 32mm
Longitud del eje del chavetero: 25 mm
Número de clientes potenciales: 4
Longitud del cable: 1000 mm
Peso: 4,0kg
Conexión
| A+ | A- | B+ | B- |
| NEGRO | VERDE | ROJO | AZUL |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Par de retención (Ncm) | 850 |
| Par de retención (oz.in) | 1203,94 |
| Inductancia(mH) | 5,8 |
| Resistencia de fase(ohmios) | 0,7 |
| Corriente nominal (A) | 6,0 |
| Ángulo de paso(deg.) | 1,8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 110 |
| Tamaño del marco(mm) | Nema 34 (86 x 86) |
| Longitud del cable(mm) | 1000 |
| Número de cables | 4 |
| Diámetro del eje(mm) | 14 |
| Longitud del eje(mm) | 32 |
| Eje simple/eje doble | Eje simple |
| Peso(gramos) | 4000 |
| Tipo de eje de salida | Chavetero |
| Clasificación del IP | 40 |
- Eje del motor
- Cable
- Conector
- Codificador
- Freno
- Caja de cambios
