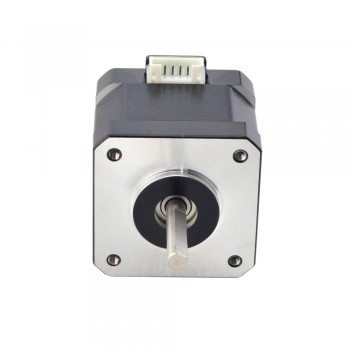

Motor paso a paso Nema 17 serie E 1,8 grados 42 Ncm 1,5 A motor paso a paso híbrido bipolar de 4 cables
-
Manuales y documentacion:
Hoja de datos completa:
Curva de par:
Nuestro precio:€7,12
Quien compró este articulo también compró
Motor paso a paso Nema 17 serie E 1,8 grados 42 Ncm 1,5 A motor paso a paso híbrido bipolar de 4 cables
Especificación eléctrica
Número de pieza del fabricante: 17HE15-1504S
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8 grados
Par de retención: 42 Ncm (59,49 oz.in)
Corriente nominal/fase: 1,50A
Resistencia de fase: 2,3 ohmios
Inductancia: 4,0mH ± 20%(1KHz)
Especificación física
Tamaño del marco: 42 x 42 mm
Longitud del cuerpo: 38 mm
Diámetro del eje: Φ5mm
Longitud del corte en D: 20 mm
Longitud del eje: 23,5 mm
Número de clientes potenciales: 4
Longitud del cable: 1000 mm
Peso: 280g
Conexión
| A+ | A- | B+ | B- |
| Negro | Azul | Verde | Rojo |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Par de retención (Ncm) | 42 |
| Par de retención (oz.in) | 59,49 |
| Inductancia(mH) | 4,0 |
| Resistencia de fase(ohmios) | 2,3 |
| Corriente nominal (A) | 1,5 |
| Especificación física | |
| Longitud del cuerpo(mm) | 38 |
| Tamaño del marco(mm) | Nema 17 (42 x 42) |
| Longitud del cable(mm) | 1000 |
| Número de cables | 4 |
| Diámetro del eje(mm) | 5 |
| Longitud del eje(mm) | 23,5 |
| Eje simple/eje doble | Eje simple |
| Peso(gramos) | 280 |
| Tipo de eje de salida | corte D |
| Clasificación del IP | 40 |
