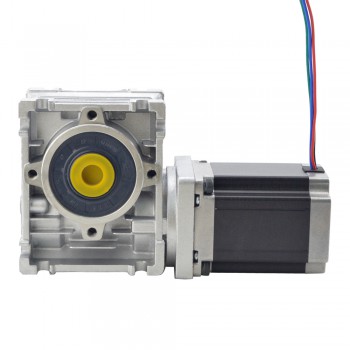

Motor paso a paso Nema 23 reductor de tornillo sin fin 10:1 longitud 113 mm caja de engranajes de tornillo sin fin NMRV30

Motor paso a paso Nema 23 reductor de tornillo sin fin 10:1 longitud 113 mm caja de engranajes de tornillo sin fin NMRV30

Este motor paso a paso de tamaño Nema 23 está equipado con una caja de transmisión helicoidales de 10:1. La gran capacidad de carga y sobrecarga garantiza una transmisión estable, produce menos vibraciones y ruido. Se puede utilizar en enrutador CNC, grabado, fresado, torno, etc.

Especificación eléctrica

Número de pieza del fabricante: 23HS45-4204S-RV30-G10

Tipo de motor: paso a paso bipolar

Par motor sin caja de cambios: 3,0 Nm (425 oz.in)

Corriente nominal/fase: 4,2A

Resistencia de fase: 0,88 ohmios

Inductancia: 3,4mH±20%(1KHz)

Especificaciones de la caja de cambios

Tipo de caja de cambios: caja de cambios helicoidal

Relación de transmisión: 10: 1

Eficiencia: 82%

Contragolpe sin carga: <=1°

Par máximo permitido de salida: 18 Nm (159,31 lb-in)

Salida máx. Carga radial: 0,75 kN

Especificación física

Tamaño del marco: 57 x 57 mm

Longitud del motor: 113 mm

Tipo de salida: orificio hueco

Diámetro del orificio de salida: Φ14 mm

Conexión

Si necesita un eje de salida simple o doble para el motor, puede obtenerlo a través del siguiente enlace.

Eje de salida simple para reductor de tornillo sin fin NMRV30: RV30-AS

Doble eje de salida para reductor de tornillo sin fin NMRV30: RV30-AB
