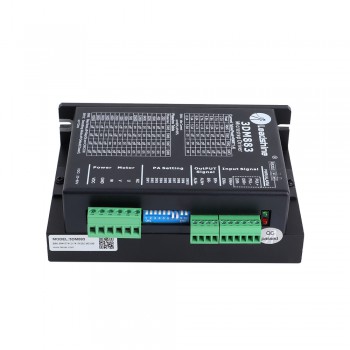

Controlador paso a paso digital Leadshine trifásico 0,5-8,3A 20-74VCC para motor paso a paso Nema 23, 24, 34
-
Manuales y documentacion:
Controlador paso a paso digital Leadshine trifásico 0,5-8,3A 20-74VCC para motor paso a paso Nema 23, 24, 34
Adecuado para una amplia gama de motores paso a paso trifásicos, desde NEMA de tamaño de bastidor 23 a 34. Se puede utilizar en varios tipos de máquinas, como cortadoras láser, marcadores láser, mesas XY de alta precisión, etiquetadoras, etc. Sus características únicas hacen del 3DM883 una solución utilizar para aplicaciones que requieren tanto suavidad a baja velocidad como rendimiento a alta velocidad.
Características clave:
Control de paso y dirección (PUL/DIR) o CW/CCW (pulso doble)
Tensión de alimentación 0-80 VCC
Frecuencia de entrada de pulso máxima de 400 KHz en ciclo de trabajo 50%
Resoluciones de 16 micropasos de 200-25 600 a través de interruptores DIP, o 200-51 200 a través de software (aumento de 100)
8 configuraciones de corriente de salida de 2,2 -8,3A a través de interruptores DIP, o 0,5-8,3A a través del software (aumento de 0,1)
Suavizado de comandos de control configurable para reducir la vibración del motor
Reducción de corriente inactiva a 50% o 90% de selección a través de SW4
Arranque suave sin "salto" cuando se enciende
Salidas de fallo y freno
Protecciones contra sobretensión y sobrecorriente
Certificado CE y compatible con RoHS
Especificaciones electricas:
Corriente de salida: 0,5 ~ 8,3 A (5,9 RMS)
Voltaje de entrada: 0~80 VCC (típico 24 - 60 VCC)
Corriente de señal lógica: 7 ~ 16 mA (típico 10 mA)
Frecuencia de entrada de pulso: 0~500kHz
Ancho de pulso mínimo: 1,2 μS
Resistencia de aislamiento: 500MΩ
Entorno operativo y otras especificaciones (Tj = 25 ℃/77 ℉):
Refrigeración: refrigeración natural o refrigeración forzada
Medio ambiente: Evite el polvo, la niebla de aceite y los gases corrosivos
Temperatura ambiente: 0 ℃ - 65 ℃
Humedad: 40 % de HR - 90 % de HR
Temperatura de operacion: 0 ℃ - 50 ℃
Vibración: 10-55 Hz / 0,15 mm
Temperatura de almacenamiento: -20 ℃ - 65 ℃
Peso: aprox. 500 g (17,6 oz)
| Especificación eléctrica | |
|---|---|
| Número de fases | 2 |
| Encoder Feedback | No |
| Integrated with Pulser | No |
| Voltaje de entrada(V) | 20 - 74 DC |
| Corriente de salida(A) | 0,5 - 8,3 |
| Micropaso(Pasos/rev.) | 200 - 25600 |
| Máx. Entrada de pulso(kHZ) | 400 |
| Ancho de pulso(μs) | 1,2 |
| Modos de control | Modo pulso |
