Actuador lineal de motor paso a paso no cautivo Nema 17 1,8 grados 12V 26 Ncm tornillo de avance de 100 mm
- Manuales y documentacion: Ficha técnica completa:
Actuador lineal de motor paso a paso no cautivo Nema 17 1,8 grados 12V 26 Ncm tornillo de avance de 100 mm

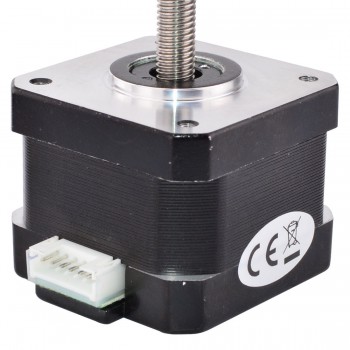

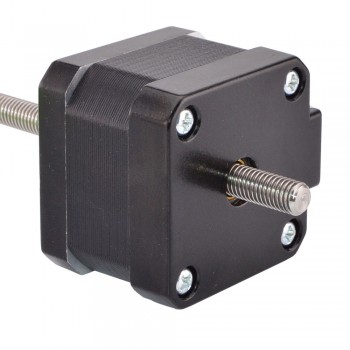

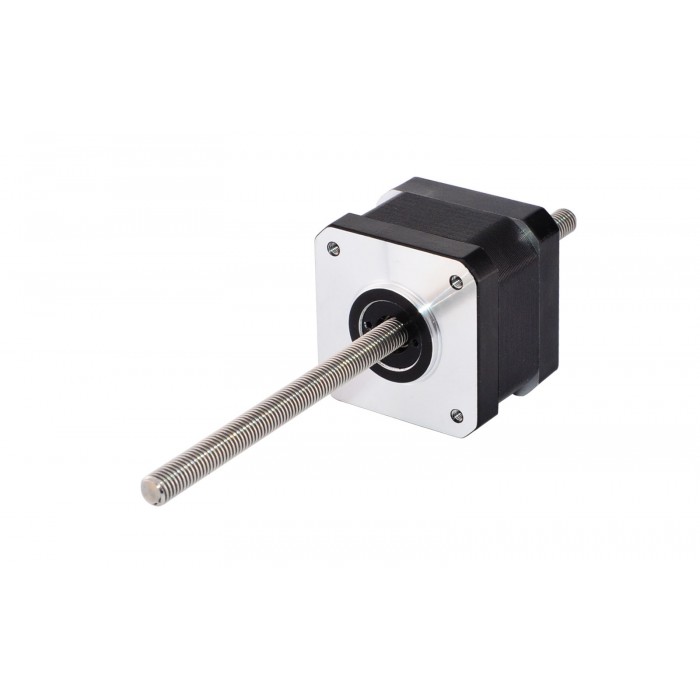

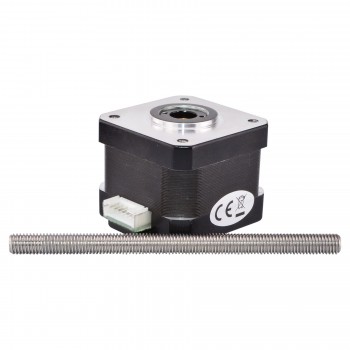

Este modelo es un motor paso a paso lineal económico que se denominó actuador lineal no cautivo Nema 17, estaba compuesto por un motor paso a paso Nema 17 de 34 mm, 1,8 grados, 0,4 A y un tornillo lineal Tr6,35x2 de 100 mm de longitud.
Especificación eléctrica
Número de pieza del fabricante: 17N13S0404AF-100RS(17LS13-0404N-100D)
Tipo de motor: Paso a paso lineal no cautivo
Ángulo de paso: 1,8 grados
Empuje mínimo: 1N (300pps)
Corriente nominal/fase: 0,4A
Resistencia de fase: 30 ohmios
Voltaje: 12V
Inductancia: 37mH ± 20%(1KHz)
Especificación física
Tamaño del marco: 42 x 42 mm
Longitud del cuerpo: 34 mm
Longitud del tornillo de avance: 100 mm (3,937")
Diámetro del tornillo de avance: Φ6,35 mm (0,25")
Plomo/paso: 0,01 mm (0,0003937")
Plomo/Revolución: 2 mm (0,0787")
Número de clientes potenciales: 4
Longitud del cable: 400 mm
Peso: 400g

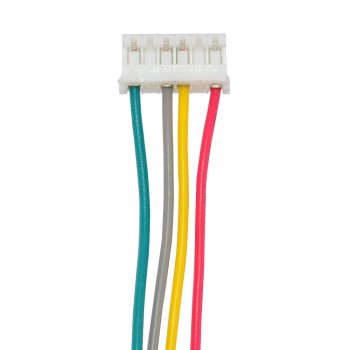

Conexión
| A+ | A- | B+ | B- |
| Rojo | Gris | Amarillo | Verde |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Par de retención (Ncm) | 26 |
| Par de retención (oz.in) | 36,8 |
| Inductancia(mH) | 37 |
| Tipo de motor | No cautivo |
| Resistencia de fase(ohmios) | 30 |
| Corriente nominal (A) | 0,4 |
| Ángulo de paso(°) | 1,8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 34 |
| Diámetro del tornillo de avance(mm) | 6,35 |
| Longitud del tornillo de avance(mm) | 100 |
| Recorrido de plomo(mm) | 2 |
| Recorrido de plomo/paso(mm) | 0,01 |
| Número de cables | 4 |
| Longitud del cable(mm) | 400 |
| Tamaño del marco(mm) | Nema 17 (42 x 42) |
