Actuador lineal de motor paso a paso bipolar externo Nema 23 1.8 grados 1.2Nm 2A Tornillo de revolución de plomo 150 mm 4 cables
- Manuales y documentacion: Ficha técnica completa:
Actuador lineal de motor paso a paso bipolar externo Nema 23 1.8 grados 1.2Nm 2A Tornillo de revolución de plomo 150 mm 4 cables

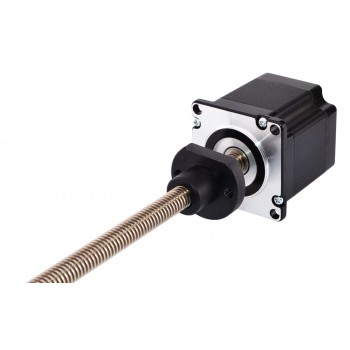

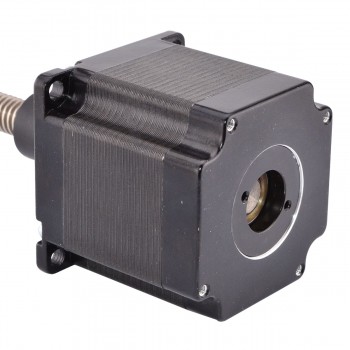

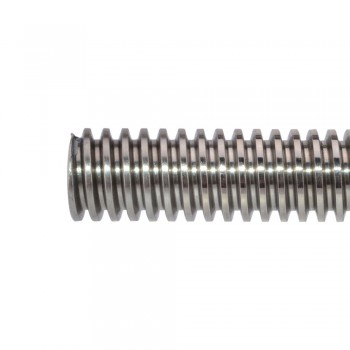

Este modelo es un motor paso a paso lineal económico que se llama actuador lineal externo Nema 23, la parte del motor es un motor paso a paso Nema 23 de 56 mm, 1,8 grados, 2A. Se integró con una varilla roscada Tr11x2 de 150 mm y una tuerca de tornillo POM se movió a lo largo de la varilla roscada.
Especificación eléctrica
Número de pieza del fabricante: 23E22S2004AJ-150RS(23LS22-2004E-150T)
Tipo de motor: Paso a paso lineal externo
Par de retención: 1,2 Nm
Corriente nominal/fase: 2.0A
Resistencia de fase: 3,6 ohmios
Voltaje: 7.2V
Inductancia: 12mH ± 20%(1KHz)
Especificación física
Tamaño del marco: 57 x 57 mm
Longitud del motor: 56 mm
Longitud del tornillo de avance: 150 mm (5,9055")
Diámetro del tornillo de avance: Φ11 mm (0,433")
Plomo/paso: 0,01 mm (0,0003937")
Plomo/Revolución: 2 mm (0,0787")
Número de clientes potenciales: 4
Longitud del cable: 500 mm
Peso: 650g
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Par de retención (Ncm) | 120 |
| Par de retención (oz.in) | 170 |
| Inductancia(mH) | 12 |
| Tipo de motor | Externo |
| Resistencia de fase(ohmios) | 3.6 |
| Corriente nominal (A) | 2 |
| Ángulo de paso(°) | 1.8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 56 |
| Diámetro del tornillo de avance(mm) | 11 |
| Longitud del tornillo de avance(mm) | 150 |
| Recorrido de plomo(mm) | 2 |
| Recorrido de plomo/paso(mm) | 0.01 |
| Número de cables | 4 |
| Longitud del cable(mm) | 500 |
| Tamaño del marco(mm) | Nema 23 (57 x 57) |
