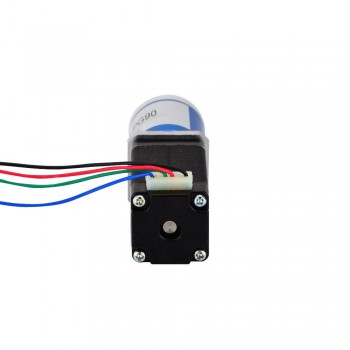

Motor paso a paso motorreductor Nema 8 bipolar con caja de cambios planetaria 90:1 longitud 38 mm 4 Ncm 6V
-
Manuales y documentacion:
Hoja de datos completa:
Curva de par:
Motor paso a paso motorreductor Nema 8 bipolar con caja de cambios planetaria 90:1 longitud 38 mm 4 Ncm 6V
Este motor paso a paso Nema 8 con cuerpo de 38 mm y corriente nominal de 0,6 A, integró una caja de engranajes planetarios de relación de transmisión de 90,25: 1. Es una eficaz solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.
Especificaciones eléctricas
Número de pieza del fabricante: 8HS15-0604S-PG90
Tipo de motor: paso a paso bipolar
Ángulo de paso: 0,02 grados
Par de retención sin caja de cambios: 4 Ncm (5,66 oz.in)
Corriente nominal/fase: 0,6 A
Resistencia de fase: 11 ohmios
Inductancia: 5,5 mH ± 20 % (1 KHz)
Especificaciones de la caja de cambios
Tipo de caja de cambios: Planetario
Relación de engranajes: 90,25: 1
Eficiencia: 70 %
Reacción en vacío: <=3 grado
Torsión máxima permitida: 0,5 Nm (127,5 oz.in)
Par de momento admisible: 1 Nm (283 oz.in)
Carga axial máxima del eje: 5N
Carga radial máxima del eje: 25N
Especificaciones físicas
Tamaño del marco: 20 x 20mm
Longitud del motor: 38 mm
Longitud de la caja de cambios: 30,95 mm
Diámetro del eje: Φ6 mm
Longitud del eje: 15 mm
Longitud del corte en D: 9 mm
Número de clientes potenciales: 4
Longitud del cable: 300 mm
Peso: 130 g
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
| Especificación de caja de cambios | |
|---|---|
| Holgura sin carga(Max.°) | 1 |
| Eficiencia | 73% |
| Relación de transmission | 90,25:1 |
| Longitud de la caja de cambios(mm) | 30,95 |
| Tipo de caja de cambios | Planetario de precision |
| Máx. par admisible(Ncm) | 90 |
| Máx. par admisible(oz.in) | 127,5 |
| Par admisible de momento(Ncm) | 283,2 |
| Carga axial máxima del eje(N) | 5 |
| Carga radial máxima del eje(N) | 25 |
| Especificación del motor | |
| Inductancia(mH) | 5,5 |
| Longitud del cable(mm) | 300 |
| NEMA Tamaño | Nema 8 |
| Número de cables | 4 |
| Resistencia de fase(ohmios) | 10 |
| Corriente nominal (A) | 0,6 |
| Diámetro del eje(mm) | 6 |
| Longitud del eje(mm) | 15 |
| Bipolar/Unipolar | Bipolar |
| Par de retención sin caja de cambios(Ncm) | 4 |
| Par de retención sin caja de cambios(oz.in) | 5,7 |
| Longitud del motor(mm) | 38 |
| Eje simple/eje doble | Eje simple |
| Tipo de eje | corte D |
| Especificación física | |
| Peso(gramos) | 400 |
