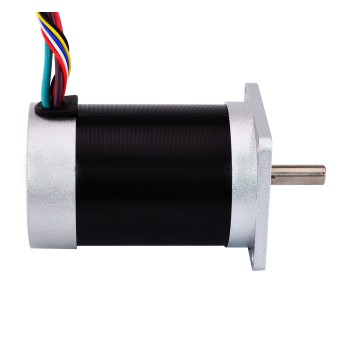

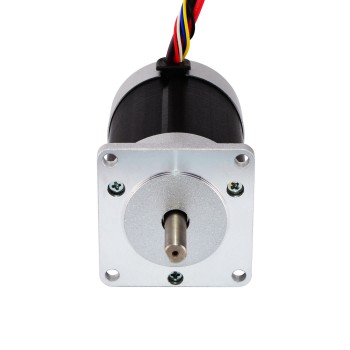

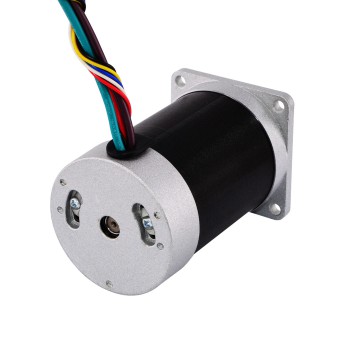

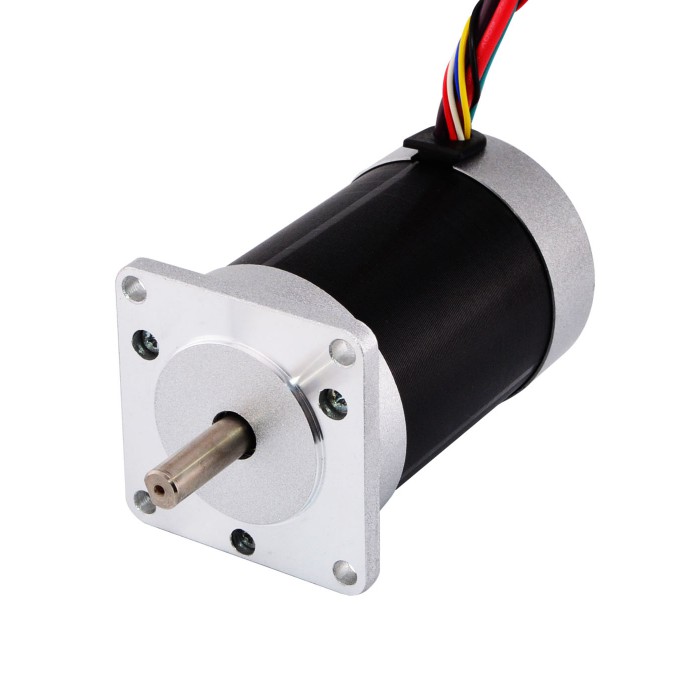

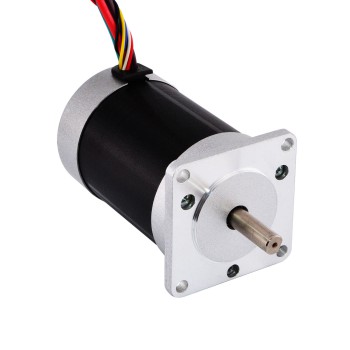

36V 57BLR Motor de CC sin escobillas 4000RPM 0,44Nm 184W 7,3A Ф57x109mm
-
Manuales y documentacion:
Hoja de datos completa:
36V 57BLR Motor de CC sin escobillas 4000RPM 0,44Nm 184W 7,3A Ф57x109mm
Motor de 3 fases y 4 polos, voltaje nominal de 36V, velocidad de 4000 RPM, par de 0,44 Nm, potencia de 184W, tamaño de marco Φ57 mm, eje tipo corte en D.
Especificación eléctrica
Número de pieza del fabricante: 57BLR110-36-01
Fase 3
Polos: 4
Voltaje nominal: 36V
Velocidad nominal: 4000±10%RPM
Par nominal: 0,44 Nm (62,31 oz.in)
Corriente nominal: 7,3±10%A
Potencia nominal: 184W
Clase de aislamiento: Clase B
Resistencia de aislamiento: 100MΩ mín. @500VCC
Prueba de fuerza dieléctrica: 500 V CA durante 1 minuto
Especificación física
Tamaño del marco: Φ57mm
Longitud del cuerpo: 109,1 mm
Diámetro del eje: Φ8mm
Longitud del eje: 25 mm
Tipo de eje: corte en D.
Longitud del corte en D: 20 mm
Número de clientes potenciales: 8
Longitud del cable: 300 mm
Tipo de rodamiento: Rodamiento de bolas NMB, C3
Peso: 1,25 kg
Conexión
| tu | V | W | +5V | TIERRA | A | B | C |
| Naranja | VERDE | Marrón | ROJO | NEGRO | AMARILLO | BLANCO | AZUL |
| Especificación del motor BLDC | |
|---|---|
| Tipo de rodamiento | Cojinete de bolas NMB, C3 |
| Clase de aislamiento | Class B |
| Número de cables | 8 |
| Número de fases | 3 |
| Número de polos | 4 |
| Corriente nominal(A) | 7,3 |
| Potencia nominal(W) | 184 |
| Velocidad nominal(rpm) | 4000±10% |
| Par nominal(Nm) | 0,44 |
| Par nominal(oz.in) | 62,31 |
| Tensión nominal(V) | 36 |
| Tipo de sensor | Hall Sensor |
| Diámetro del eje(mm) | 8 |
| Longitud del eje(mm) | 25 |
| Tamaño de brida(mm) | Ф57 |
| Longitud del cuerpo(mm) | 109,1 |
| Especificación física | |
| Peso(gramos) | 1250 |
