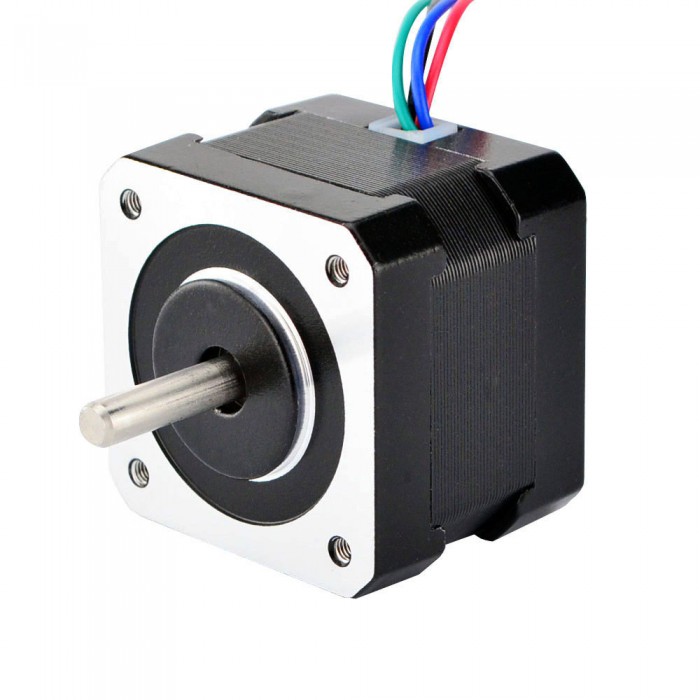

Motor paso a paso Nema 17 de doble eje, bipolar 1,8 grados, 22 Ncm 1,33 A 2,8 V 42 x 33 mm 4 cables
-
Manuales y documentacion:
Hoja de datos completa:
Curva de par:
Nuestro precio:€10,43
Quien compró este articulo también compró
Motor paso a paso Nema 17 de doble eje, bipolar 1,8 grados, 22 Ncm 1,33 A 2,8 V 42 x 33 mm 4 cables
Este motor paso a paso bipolar Nema 17 con un ángulo de paso de 1,8 grados y un tamaño de 42x42x34 mm. Tiene 4 cables, cada fase consume una corriente de 1,33 A, con un par de retención de 22 Ncm (31,15 oz.in). Un eje trasero está disponible.
Especificación eléctrica
Número de pieza del fabricante: 17HS13-1334D
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8 grados
Par de retención: 22 Ncm (31,15 oz.in)
Corriente nominal/fase: 1,33A
Resistencia de fase: 2,1 ohmios
Inductancia: 2,5 mH ± 20 % (1 KHz)
Especificación física
Tamaño del marco: 42 x 42 mm
Longitud del cuerpo: 34 mm
Diámetro del eje: Φ5mm
Longitud del eje: 20 mm
Longitud del eje trasero: 10 mm
Número de clientes potenciales: 4
Longitud del cable: 300 mm
Peso: 220g
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Par de retención (Ncm) | 22 |
| Par de retención (oz.in) | 31 |
| Inductancia(mH) | 2,5 |
| Resistencia de fase(ohmios) | 2,1 |
| Corriente nominal (A) | 1,33 |
| Ángulo de paso(°) | 1,8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 34 |
| Tamaño del marco(mm) | 42x42 |
| Eje simple/eje doble | Doble eje |
| Tipo de eje | O |
| Diámetro del eje(mm) | 5 |
| Longitud del eje(mm) | 20 |
| Número de cables | 4 |
| Longitud del cable(mm) | 300 |
| Peso(gramos) | 220 |
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Hilos y cables: longitudes especiales, manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
