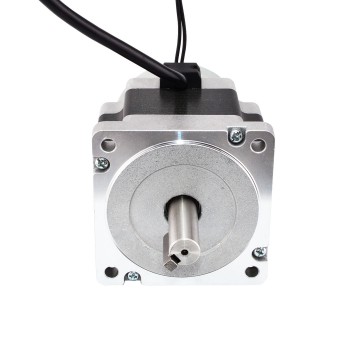

Motor paso a paso Nema 34 bipolar 1,8 grados 3,4 Nm 4,0 A 2,8 V con eje de llave de freno
-
Manuales y documentacion:
Hoja de datos del motor:
Hoja de datos del freno:
Nuestro precio:€107,34
Quien compró este articulo también compró
Motor paso a paso Nema 34 bipolar 1,8 grados 3,4 Nm 4,0 A 2,8 V con eje de llave de freno
Especificación del motor
Número de pieza del fabricante: 34HS27-4004D-B400
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8 grados
Par de retención: 3,4 Nm (481 oz.in)
Corriente nominal/fase: 4,0A
Voltaje: 2,8 V
Resistencia de fase: 0,7 ohmios
Inductancia: 4,4 mH ± 20 % (1 KHz)
Tamaño del marco: 86 x 86 mm
Longitud del cuerpo: 68 mm
Diámetro del eje: Φ14 mm
Longitud del eje: 37 mm
Longitud de la llave: 25 mm
Número de clientes potenciales: 4
Longitud del cable: 500 mm
Peso: 3,13 kg
Especificación de freno
Tipo de freno: no excitado
Par de fricción estática: 4 Nm (566,4 oz.in)
Momento de Inercia : 23x10 -6 kg.cm 2
Voltaje : 24V
Potencia: 13W
Clase de resistencia al calor: F
máx. Velocidad: 5000 rpm
Peso: 0,8 kg
Conexión
| A+ | A- | B+ | B- |
| Rojo | Negro | Amarillo | Azul |
| Especificación del motor | |
|---|---|
| Ángulo de paso(°) | 1,8 |
| Longitud del cuerpo(mm) | 68 |
| Par de retención (Ncm) | 340 |
| Par de retención (oz.in) | 481,5 |
| Inductancia(mH) | 4,4 |
| Longitud del cable(mm) | 500 |
| NEMA Tamaño | Nema 34 |
| Número de cables | 4 |
| Resistencia de fase(ohmios) | 0,7 |
| Corriente nominal (A) | 4 |
| Diámetro del eje(mm) | 14 |
| Longitud del eje(mm) | 37 |
| Bipolar/Unipolar | Bipolar |
| Especificación de freno | |
| Clase de resistencia al calor | F |
| Velocidad máxima(rpm) | 5000 |
| Moment of Interia(kg.cm2) | 23x10-6 |
| Potencia(W) | 13 |
| Par de fricción estática(Nm) | 4 |
| Par de fricción estática(oz.in) | 566 |
| Voltaje de conducción(V) | 24 |
