Kit CNC de 4 ejes TB6560 1,26 Nm 1,8 grados Nema 23 Motor paso a paso y controlador

Kit CNC de 4 ejes TB6560 1,26 Nm 1,8 grados Nema 23 Motor paso a paso y controlador

Este kit CNC incluye:
1 x Controlador de motor paso a paso CNC TB6560 de 4 ejes.
4 x 1,26 Nm (178,4 oz.in) de motor paso a paso Nema 23
1 x Alimentación conmutada de 250 W, 24 V, 10 A, 115/230 V.
1 x Cable paralelo DB25 y CD con el manual;

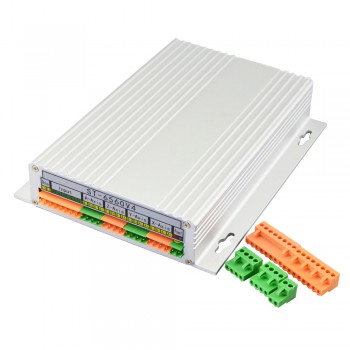

Placa de controlador CNC de 4 ejes TB6560
Chip Toshiba TB6560AHQ - Alta potencia, corriente máxima 3,5A
Resolución 1, 1/2, 1/8, 1/16 micro salida paso a paso
Voltaje de trabajo DC12-DC30V, voltaje nominal 24V
Corriente ajustable con 100 %, 75 %, 50 %, 20 % de la corriente total mediante un interruptor integrado.
Función de media corriente cuando no hay señal para evitar el calentamiento del motor.
Construya con un relé de 227V 10A.
Circuito de control manual incluido.
Seguridad contra sobrecarga, sobrecorriente y sobretemperatura.
Proteja la computadora usando energía aislante (1000V DCDC) y acoplador optoelectrónico.
Admite la mayoría de software paralelo MACH3, KCAM4, EMC2, etc.

Motor paso a paso:

Número de pieza del fabricante: 23HS22-2804S

Tipo de motor: Motor paso a paso bipolar

Ángulo de paso: 1,8 grados

Par de retención: 1,26Nm(178,4oz.in)

Corriente nominal/fase: 2,8A

Voltaje: 2,5V

Resistencia de fase: 0,9ohms

Inductancia: 2,5mH ± 20%(1KHz)

Tamaño del marco: 57 x 57mm

Longitud del cuerpo: 56mm

Diámetro del eje: Φ6,35mm

Longitud del eje: 21mm

Número de cables: 4

Longitud del cable: 500mm

Peso: 700g

Fuente de alimentación conmutada

Salida de 24V CC 10A
Rango de voltaje de entrada de CA: 90~132V/180~264VCA
115 V/230 V CA seleccionado por interruptor
Refrigeración por aire forzado mediante un ventilador de CC incorporado
Ondulación y guiñada de salida baja
Protecciones contra sobrecorriente, sobrevoltaje, cortocircuito y sobrecalentamiento
215*115*50 mm (largo x ancho x alto);
