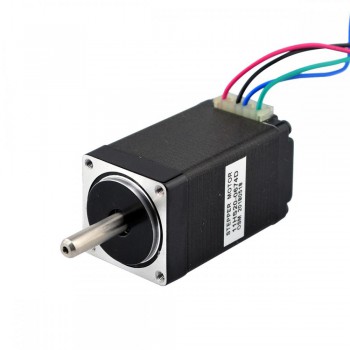

Motor paso a paso Nema 11 de doble eje bipolar 1,8 grados 12 Ncm 0,67A 6,2V 28x28x51mm 4 cables
-
Manuales y documentacion:
Hoja de datos completa:
Curva de par:
Nuestro precio:€17,60
Quien compró este articulo también compró
Motor paso a paso Nema 11 de doble eje bipolar 1,8 grados 12 Ncm 0,67A 6,2V 28x28x51mm 4 cables
Este modelo es un motor paso a paso bipolar Nema 11 de doble eje, con un ángulo de paso de 1,8 grados y un tamaño de 28x28x51 mm. Tiene 4 cables, cada fase consume 0,67 A a 6,2 V, con un par de retención de 12 Ncm (16,99 oz.in).
Especificación eléctrica
Número de pieza del fabricante: 11HS20-0674D
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8 grados
Par de retención: 12 Ncm (16,99oz.in)
Corriente nominal/fase: 0,67A
Resistencia de fase: 9,2 ohmios
Inductancia: 5,7 mH ± 20 % (1 KHz)
Especificación física
Tamaño del marco: 28 x 28 mm
Longitud del cuerpo: 51 mm
Diámetro del eje: Φ5mm
Longitud del eje delantero: 20 mm
Longitud del eje trasero: 12 mm
Longitud del corte en D: 15 mm
Número de clientes potenciales: 4
Longitud del cable: 500 mm
Peso: 194g
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Par de retención (Ncm) | 12 |
| Par de retención (oz.in) | 17,00 |
| Inductancia(mH) | 5,7 |
| Resistencia de fase(ohmios) | 9,2 |
| Corriente nominal (A) | 0,67 |
| Especificación física | |
| Longitud del cuerpo(mm) | 51 |
| Tamaño del marco(mm) | 28x28 |
| Longitud del cable(mm) | 500 |
| Diámetro del eje(mm) | 5 |
| Longitud del eje(mm) | 20 |
| Tipo de eje | corte D |
| Eje simple/eje doble | Doble eje |
| Peso(gramos) | 200 |
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Hilos y cables: longitudes especiales, manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
