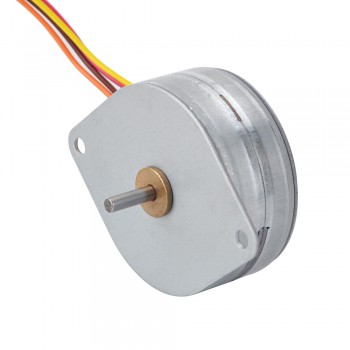

Motor paso a paso rotativo PM 3,75 grados 49mN,m 0,42A 4 cables Motor paso a paso de imán permanente
Quien compró este articulo también compró
Motor paso a paso rotativo PM 3,75 grados 49mN.m 0,42A 4 cables Motor paso a paso de imán permanente
Especificación eléctrica
Número de pieza del fabricante: 42PM96M01
Tipo de motor: Paso a paso PM
Fase 2
Ángulo de paso: 3,75 grados
Corriente nominal/fase: 0,42 A
Par de retención: 49 mN.m (6,94 oz.in)
Par de tope: 10,78 mN.m (2,521 oz.in)
Resistencia de fase: 12 ± 7 % ohmios (20 ℃)
Inductancia: 12 mH ± 20% (1 KHz)
Inercia del Rotor: Menos de 9,6 g.cm 2
Vida útil: 3000 h MIN (20 ℃, 200 pps)
Especificación física
Tamaño del marco: Φ42 mm
Longitud del cuerpo: 18mm
Diámetro del eje: Φ3 mm
Longitud del eje: 12 mm
Número de conductores: 4 con conector PAP-04V-S
Longitud del cable: 85 mm
Peso: 103,5 gramos
Conexión
| A+ | A- | B+ | B- |
| Marrón | Naranja | Amarillo | Rojo |
| Especificación eléctrica | |
|---|---|
| Par de retención (oz.in) | 6,94 |
| Inductancia(mH) | 12 |
| Resistencia de fase(ohmios) | 12 |
| Corriente nominal (A) | 0,42 |
| Ángulo de paso(°) | 0,42 |
| Número de fases | 2 |
| Par de tope(mN.m) | 10,78 |
| Par de tope(oz.in) | 2,521 |
| Par de retención(mN.m) | 49 |
| Especificación física | |
| Longitud del cuerpo(mm) | 18 |
| Tamaño del marco(mm) | Φ42 |
| Longitud del cable(mm) | 85 |
| Número de cables | 4 |
| Diámetro del eje(mm) | Φ3 |
| Longitud del eje(mm) | 12 |
