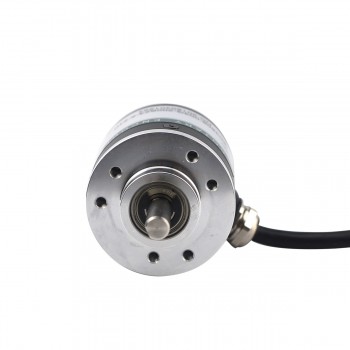

Codificador rotatorio de motor paso a paso incremental 200 CPR ABZ 3 canales 6 mm eje sólido ISC3806
- Manuales y documentacion: ISC3806 Manual del codificador:
Codificador rotatorio de motor paso a paso incremental 200 CPR ABZ 3 canales 6 mm eje sólido ISC3806
Codificador rotatorio incremental de 200 CPR con salida ABZ de 3 canales. Alimentación de 5V a 24V, corriente de salida ≤60 mA. Frecuencia máxima de salida de 100 KHz. Eje sólido de 6 mm, temperatura de funcionamiento de -25℃ a 85℃, longitud del cable 500 mm.
Especificación del codificador
Tipo de circuito de salida: Empujar tirar (extremo único)
Controlado por: interfaz de codificador
Resolución del codificador: 200 CPR
Canales de señal de salida: 3;
Especificación eléctrica
Tensión de alimentación mín.: 5 VCC
Tensión de alimentación máx.: 24 VCC
Corriente de salida: ≤60 mA
Alto voltaje de salida: ≥2,5 V
Bajo voltaje de salida: ≤0,3 V
Frecuencia de salida máx.: 100 KHZ;
Especificación física
Diámetro del eje: 6 mm
Longitud del cable: 500 mm
Temperatura de funcionamiento mínima: -25 ℃
Temperatura de funcionamiento máxima: 85 ℃
| Especificación del codificador | |
|---|---|
| Corriente de salida(mA) | ≤60 |
| Frecuencia de salida | 0,1 |
| Canales de señal de salida | 3 canales |
| Tensión nominal(V) | 5 - 24 |
| Resolución(RCP) | 200 |
