Servomotor paso a paso integrado de circuito cerrado NEMA 23 2Nm 24-50VCC
- Manuales y documentacion: Manual:
Servomotor paso a paso integrado de circuito cerrado NEMA 23 2Nm 24-50VCC

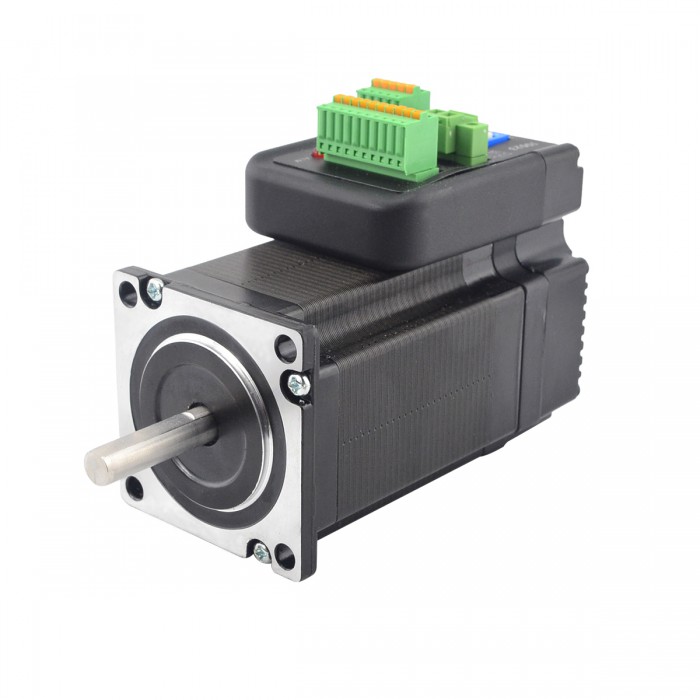

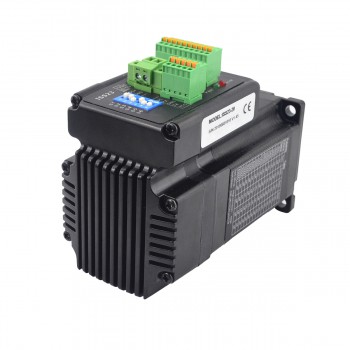

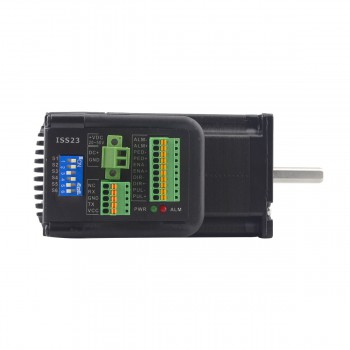

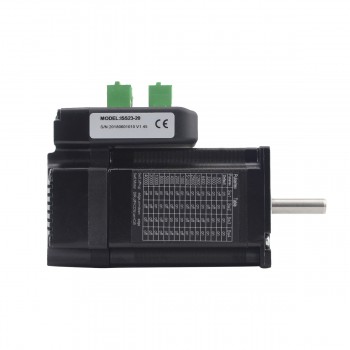

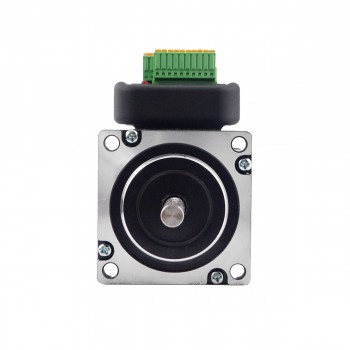

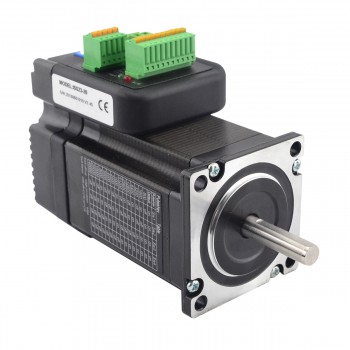

El servomotor paso a paso ISS23-20 combina motor y servocontrolador digital con codificador óptico, diseñado para lograr una corrección precisa de desviaciones de posición.
Características clave:
Tamaño compacto integrado para facilitar el aprovechamiento del espacio de montaje.
Precisión en el posicionamiento sin pérdida de paso.
Tecnología de control de corriente variable.
Baja vibración, movimiento suave y confiable a baja velocidad.
Control de aceleración y desaceleración incorporado.
Micropasos definidos por el usuario.
Sin ajuste necesario en aplicaciones generales.
Protección contra errores de sobrecorriente, sobrevoltaje y sobreposición.
Luz verde indica funcionamiento, luz roja indica protección o fuera de línea.
Índice tecnológico:
Voltaje de entrada: 24 ~ 50 V CC (36 V típico)
Corriente de salida: 4,5A,20KHz,PWM
Frecuencia de pulso máxima: 200K
Velocidad de comunicación predeterminada: 57,6 kbps
Valor máximo de sobrecorriente: 8A±10%
Valor de sobretensión: 70 VCC
El rango de error de posición excesiva se puede configurar a través de HISU
Medio ambiente: Evite el polvo, la niebla de aceite y los gases corrosivos
Temperatura de funcionamiento: 0 ~ 70 ℃ máx.
Temperatura de almacenamiento: -20 ℃ ~ + 80 ℃
Humedad: 40~90% HR
Método de enfriamiento: enfriamiento natural o enfriamiento por aire forzado;
| Integre la especificación del servomotor paso a paso | |
|---|---|
| Frecuencia de pulso máxima(KHz) | 200 |
| Voltaje de entrada (V) | 24 - 50VCC(36V típico) |
| Length(mm) | 106 |
| Corriente de salida | 4,5A 20KHz PWM |
| Ancho de pulso(μs) | 2,5 |
