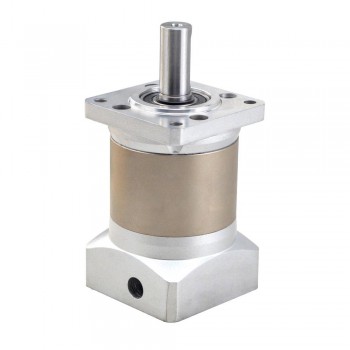

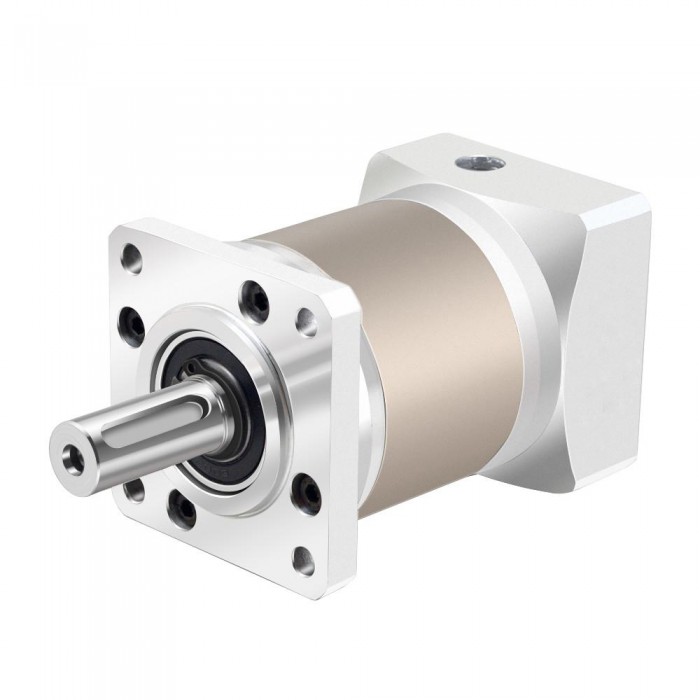

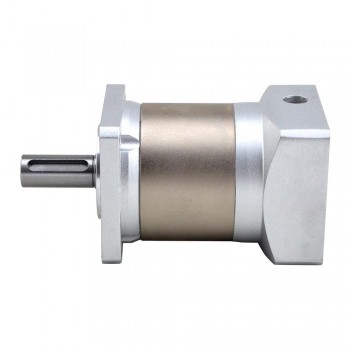

Caja de cambios planetaria serie TQEG 20:1 contragolpe 20 arcmin para eje de 6,35mm Nema 23 Motor paso a paso
-
Manuales y documentacion:
Hoja de datos de la caja de cambios:
Caja de cambios planetaria serie TQEG 20:1 contragolpe 20 minutos de arco para eje de 6,35mm Nema 23 Motor paso a paso

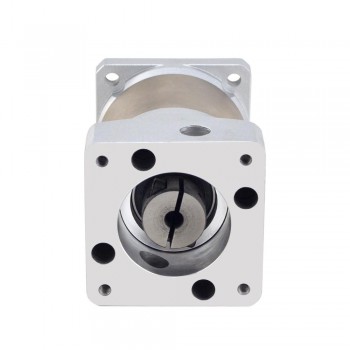

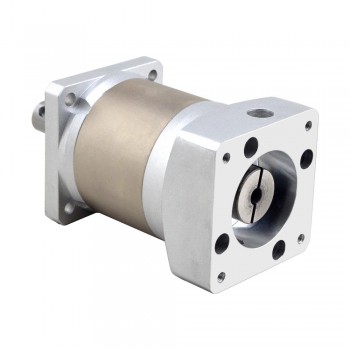

Esta Reductor planetario de pertenece a la serie de cajas de cambios EG, con una relación de transmisión de 20:1 y una holgura máxima de 20 minutos de arco. Esta Reductor planetario en línea incorpora un acoplamiento de eje de entrada que puede coincidir con cualquier eje estándar de 6,35 mm (1/4 de pulgada) de diámetro de motor paso a paso Nema 23 y motor de CC sin escobillas.
Especificaciones de la caja de cambios
Número de pieza del fabricante: EG23-G20-D6
Tipo de caja de cambios: Planetario
Relación de transmisión: 20: 1
Eficiencia: 94%
Huelgo sin carga: <= 20 minutos de arco
Par máximo permitido: 30 Nm (265,52 lb-in)
Momento Par admisible: 60 Nm (531,04 lb-in)
Ruido: <=60dB
Clasificación impermeable: IP54
Vida útil: 20000 horas
Especificaciones físicas
Tamaño del marco: 60 x 60 mm
Reductor Longitud: 89,5 mm

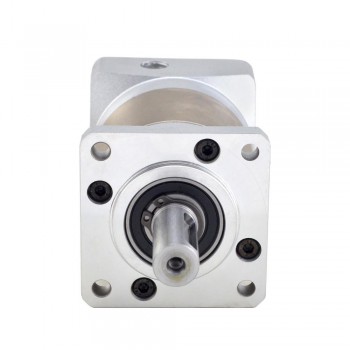

Tipo de eje de salida: forma clave
Diámetro del eje de salida: Φ14 mm
Longitud del eje de salida: 35 mm
Diámetro del eje de entrada: Φ6,35 mm
Longitud del eje de entrada: 21~24 mm
| Especificación física | |
|---|---|
| Tamaño del marco(mm) | 60 x 60 |
| Peso(gramos) | 1180 |
| Longitud de la caja de cambios(mm) | 89,5 |
| Diámetro del eje de entrada(mm) | 6,35 |
| Longitud del eje de entrada(mm) | 21~24 |
| Diámetro del eje de salida(mm) | 14 |
| Longitud del eje de salida(mm) | 35 |
| Traje para motor | Nema 23 |
| Tipo de caja de cambios | Serie TQEG |
| Relación de transmission | 20 |
| Juego en vacío | <=20 minutos de arco |
| Tipo de product | Caja de cambios planetaria serie TQEG |
| Tipo de eje de salida | Chavetero |
