NEMA 23 Acme cautivo motor paso a paso lineal bipolar 4,0A pila de 75 mm revolución de plomo 5,08 mm recorrido 63,5 mm

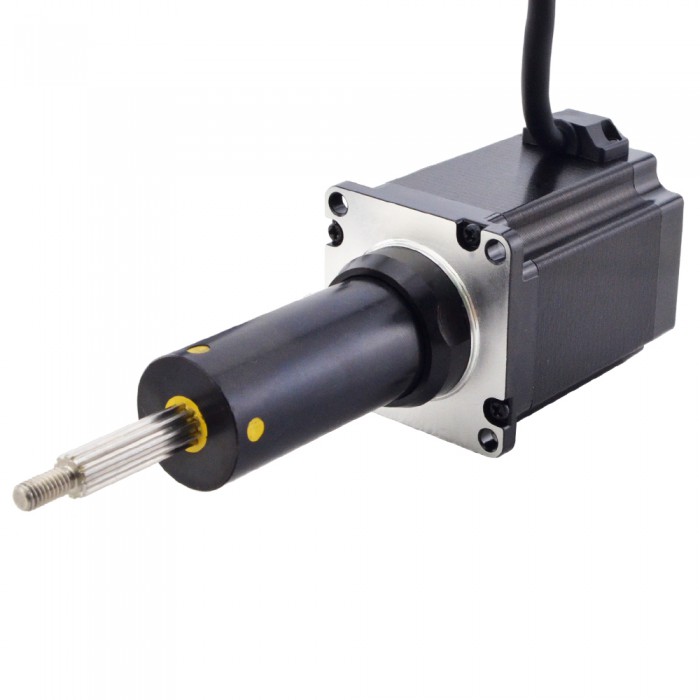

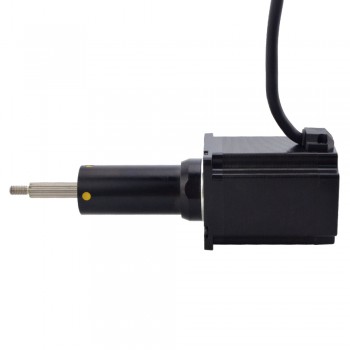

Este modelo es un motor paso a paso lineal de tornillo cautivo ACME Nema 23 con una longitud de cuerpo de 75 mm, ángulo de paso de 1,8 grados y corriente nominal de 4,0 A. Está integrado con un diámetro de 9,525mm(0,375"), una longitud de carrera de 63,5 mm (2,5"), el recorrido lineal es de 5,08 mm (0,2") por revolución.
Especificación eléctrica
Número de pieza del fabricante: 23C30S4004HG5-064RS
Tipo de motor: Cautivo
Ángulo de paso: 1,8°
Par de retención: 2 Nm (283,28 oz.in)
Corriente nominal/fase: 4,0A
Resistencia de fase: 0,9 ohmios
Inductancia: 4,3mH±20%(1KHz)
Especificación física
Tamaño del marco: 57 x 57 mm
Longitud del cuerpo: 75 mm
Longitud de carrera: 63,5 mm (2,5")
Diámetro del tornillo de avance: Φ9,525 mm (0,375")
Plomo/paso: 0,0254 mm (0,001")
Recorrido/revolución del cable: 5,08 mm (0,2")
Número de clientes potenciales: 4
Longitud del cable: 500 mm
Conexión
| A+ | A- | B+ | B- |
| Rojo | Rojo blanco | Verde | Verde blanco |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Inductancia(mH) | 4,3 |
| Resistencia de fase(ohmios) | 0,9 |
| Corriente nominal (A) | 4,0 |
| Ángulo de paso(deg.) | 1,8 |
| Tipo de motor lineal | Cautivo |
| Especificación física | |
| Longitud del cuerpo(mm) | 75 |
| Tamaño del marco(mm) | Nema 23 (57 x 57) |
| Longitud del cable(mm) | 500 |
| Diámetro del tornillo de avance(mm) | 9,525 |
| Número de cables | 4 |
| Plomo/Revolución(mm) | 5,08 |
| Plomo/paso(mm) | 0,0254 |
| Clasificación del IP | 40 |
