Actuador lineal de motor paso a paso Acme externo NEMA 17 1.5A bipolar 1,8 grados 0.3Nm revolución de plomo 25.4mm

Actuador lineal de motor paso a paso Acme externo NEMA 17 1.5A bipolar 1,8 grados 0.3Nm revolución de plomo 25.4mm

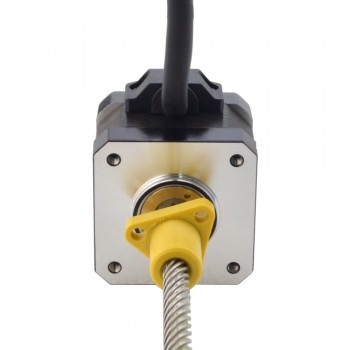

Este modelo es un motor paso a paso lineal de tornillo Nema 17 ACME con una longitud de cuerpo de 34 mm, ángulo de paso de 1,8 grados y corriente nominal de 1,5 A. Está integrado con un diámetro de Φ6,35 mm (0,25"), una longitud de tornillo ACME de 150 mm (5,9055") y una tuerca de tornillo POM, el recorrido lineal es de 25,4 mm (1") por revolución.

Especificación eléctrica

Número de pieza del fabricante: 17E13S1504YF5-150RS

Tipo de motor: externo (ACME)

Ángulo de paso: 1,8°

Par de retención: 0,3 Nm (42,48 oz.in)

Corriente nominal/fase: 1.5A

Resistencia de fase: 1,7 ohmios

Inductancia: 2.5mH±20%(1KHz)

Especificación física

Tamaño del marco: 42 x 42 mm

Longitud del cuerpo: 34 mm

Longitud del tornillo de avance: 150 mm (5,9055")

Diámetro del tornillo de avance: Φ6,35 mm (0,25")

Plomo/paso: 0,127 mm (0,005")

Recorrido/revolución del cable: 25,4 mm (1")

Número de clientes potenciales: 4

Número de inicios de subprocesos: 8

Longitud del cable: 500 mm

Conexión
