Actuador de motor paso a paso lineal Acme externo NEMA 17, 1,8 grados, 0,3 Nm, 1,5 A bipolar tornillo de plomo de 6,35 mm
-
Manuales y documentacion:
Actuador de motor paso a paso lineal Acme externo NEMA 17, 1,8 grados, 0,3 Nm, 1,5 A bipolar tornillo de plomo de 6,35 mm

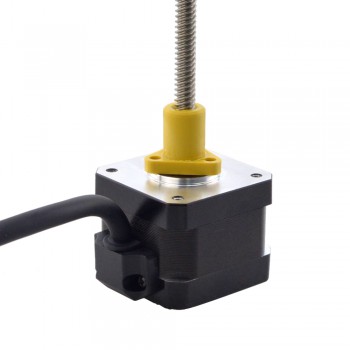

Motor paso a paso lineal Nema 17 ACME, cuerpo de 34 mm, ángulo de 1,8° y corriente de 1,5 A. Tornillo ACME de Φ6,35 mm y 150 mm de largo, con tuerca POM. Recorrido lineal de 6,35 mm por revolución.
Especificación eléctrica
Número de pieza del fabricante: 17E13S1504RF5-150RS
Tipo de motor: externo (ACME)
Ángulo de paso: 1,8°
Par de retención: 0,3 Nm (42,48 oz.in)
Corriente nominal/fase: 1,5A
Resistencia de fase: 1,7 ohmios
Inductancia: 2,5mH±20%(1KHz)
Especificación física
Tamaño del marco: 42 x 42 mm
Longitud del cuerpo: 34 mm
Longitud del tornillo de avance: 150 mm (5,9055")
Diámetro del tornillo de avance: Φ6,35 mm (0,25")
Plomo/paso: 0,03175 mm (0,00125")
Recorrido/revolución del cable: 6,35 mm (0,25")
Número de clientes potenciales: 4
Número de inicios de subprocesos: 4
Longitud del cable: 500 mm
Conexión
| A+ | A- | B+ | B- |
| Rojo | Rojo blanco | Verde | Verde blanco |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Inductancia(mH) | 2,5 |
| Resistencia de fase(ohmios) | 1,7 |
| Corriente nominal (A) | 1,5 |
| Ángulo de paso(deg.) | 1,8 |
| Tipo de motor lineal | Externo(Acme) |
| Especificación física | |
| Longitud del cuerpo(mm) | 34 |
| Tamaño del marco(mm) | Nema 17 (42 x 42) |
| Longitud del cable(mm) | 500 |
| Diámetro del tornillo de avance(mm) | 6,35 |
| Longitud del tornillo de avance(mm) | 150 |
| Número de cables | 4 |
| Plomo/Revolución(mm) | 6,35 |
| Plomo/paso(mm) | 0,03175 |
| Clasificación del IP | 40 |
