Actuador de motor paso a paso lineal Acme no cautivo NEMA 17 1,5A bipolar 1,8 grados 0,3Nm revolución de plomo 12,7mm

Actuador de motor paso a paso lineal Acme no cautivo NEMA 17 1,5A bipolar 1,8 grados 0,3Nm revolución de plomo 12,7mm

Este modelo es un motor paso a paso lineal de tornillo no cautivo Nema 17 con una longitud de cuerpo de 34 mm, ángulo de paso de 1,8 grados y corriente nominal de 1,5 A. Está integrado con un diámetro de Φ6,35 mm (0,25"), una longitud de tornillo de avance de 200 mm (7,8740") y una tuerca de tornillo POM, el recorrido lineal es de 12,7 mm (0,5") por revolución.

Especificación eléctrica

Número de pieza del fabricante: 17N13S1504WF5-200RS

Tipo de motor: no cautivo

Ángulo de paso: 1,8°

Par de retención: 0,3 Nm (42,48 oz.in)

Corriente nominal/fase: 1,5A

Resistencia de fase: 1,7 ohmios

Inductancia: 2,8mH±20%(1KHz)

Especificación física

Tamaño del marco: 42 x 42 mm

Longitud del cuerpo: 34 mm

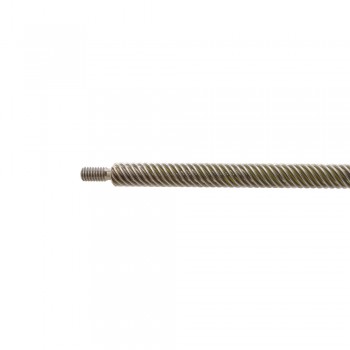

Longitud del tornillo de avance: 200 mm (7,8740")

Diámetro del tornillo de avance: Φ6,35 mm (0,25")

Plomo/paso: 0,0635 mm (0,0025")

Recorrido/revolución del cable: 12,7 mm (0,5")

Número de clientes potenciales: 4

Número de inicios de subprocesos: 8

Longitud del cable: 500 mm

Conexión
