Actuador lineal paso a paso híbrido Acme no cautivo NEMA 17 1,8 grados 0,5 Nm 2,5 A 48 mm pila de plomo revolución 25,4 mm

Actuador lineal paso a paso híbrido Acme no cautivo NEMA 17 1,8 grados 0,5 Nm 2,5 A 48 mm pila de plomo revolución 25,4 mm

Este modelo es un motor paso a paso lineal de tornillo no cautivo Nema 17 con una longitud de cuerpo de 48 mm, ángulo de paso de 1,8 grados y corriente nominal de 2,5 A. Está integrado con un diámetro de Φ6,35 mm (0,25"), una longitud de tornillo de avance de 200 mm (7,8740") y una tuerca de tornillo POM, el recorrido lineal es de 25,4 mm (1") por revolución.

Especificación eléctrica

Número de pieza del fabricante: 17N19S2504YF5-200RS

Tipo de motor: no cautivo

Ángulo de paso: 1,8°

Par de retención: 0,5 Nm (70,82 oz.in)

Corriente nominal/fase: 2,5A

Resistencia de fase: 0,8 ohmios

Inductancia: 1,8mH±20%(1KHz)

Especificación física

Tamaño del marco: 42 x 42 mm

Longitud del cuerpo: 48 mm

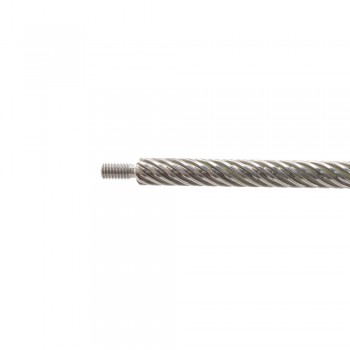

Longitud del tornillo de avance: 200 mm (7,8740")

Diámetro del tornillo de avance: Φ6,35 mm (0,25")

Plomo/paso: 0,127 mm (0,005")

Recorrido/revolución del cable: 25,4 mm (1")

Número de clientes potenciales: 4

Número de inicios de subprocesos: 8

Longitud del cable: 500 mm

Conexión
