Actuador lineal paso a paso de husillo de bolas externo NEMA 23 1,8 grados 1,8 Nm 4,0 A 76 mm pila de plomo revolución 10 mm
-
Manuales y documentacion:
Actuador lineal paso a paso de husillo de bolas externo NEMA 23 1,8 grados 1,8 Nm 4,0 A 76 mm pila de plomo revolución 10 mm

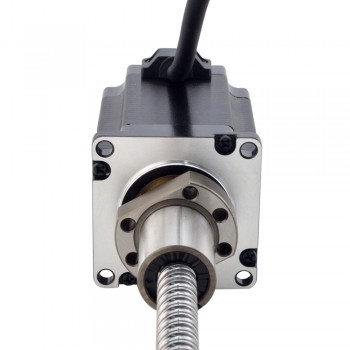

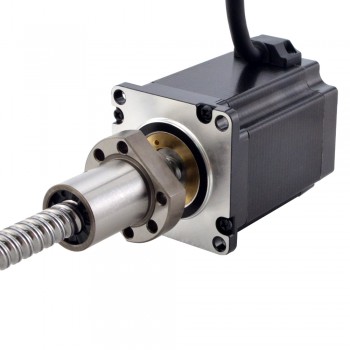

Este modelo es un motor paso a paso lineal de tornillo de bola Nema 23 con una longitud de cuerpo de 75 mm, ángulo de paso de 1,8 grados y corriente nominal de 4 A. Está integrado con un husillo de bolas de 12 mm (0,4724") de diámetro y 200 mm (7,8740") de longitud y una tuerca de tornillo de acero, el recorrido lineal es de 10 mm (0,3937") por revolución.
Especificación eléctrica
Número de pieza del fabricante: 23E30S4004B1L5-200RS
Tipo de motor: externo (husillo de bolas)
Ángulo de paso: 1,8°
Par de retención: 1,8 Nm (254,90 oz.in)
Corriente nominal/fase: 4A
Resistencia de fase: 0,9 ohmios
Inductancia: 4,5mH±20%(1KHz)
Grado de precisión: C7
Especificación física
Tamaño del marco: 57 x 57 mm
Longitud del cuerpo: 75 mm
Longitud del tornillo de avance: 200 mm (7,8740")
Diámetro del tornillo de avance: Φ12 mm (0,4724")
Plomo/paso: 0,05 mm (0,001969")
Recorrido/revolución del cable: 10 mm (0,3937")
Número de clientes potenciales: 4
Longitud del cable: 500 mm
Conexión
| A+ | A- | B+ | B- |
| Rojo | Rojo blanco | Verde | Verde blanco |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Inductancia(mH) | 4,5 |
| Resistencia de fase(ohmios) | 0,9 |
| Corriente nominal (A) | 4,0 |
| Ángulo de paso(deg.) | 1,8 |
| Tipo de motor lineal | Externo(tornillo de bola) |
| Especificación física | |
| Longitud del cuerpo(mm) | 75 |
| Tamaño del marco(mm) | Nema 23 (57 x 57) |
| Longitud del cable(mm) | 500 |
| Diámetro del tornillo de avance(mm) | 12 |
| Longitud del tornillo de avance(mm) | 200 |
| Número de cables | 4 |
| Plomo/Revolución(mm) | 10 |
| Plomo/paso(mm) | 0,048 |
| Clasificación del IP | 40 |
