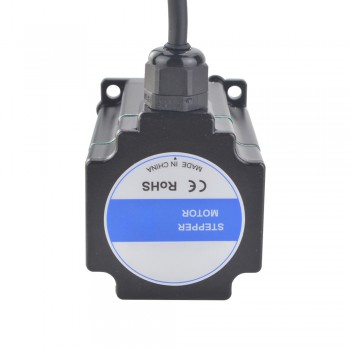

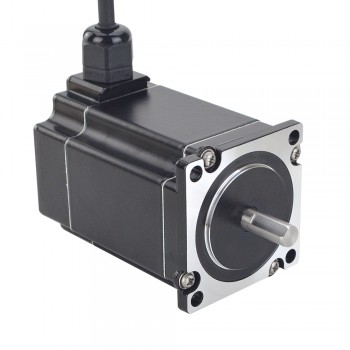

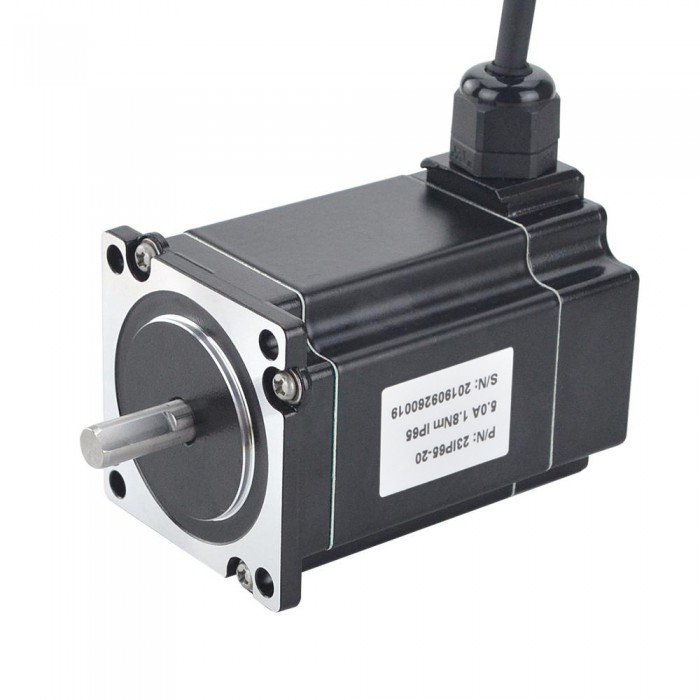

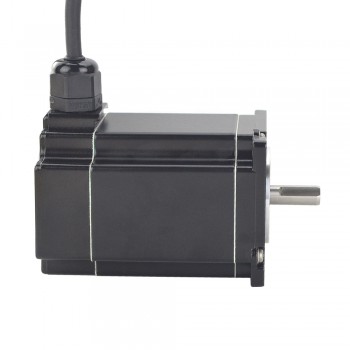

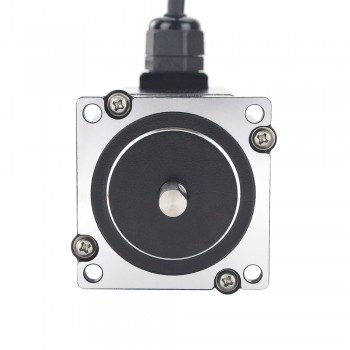

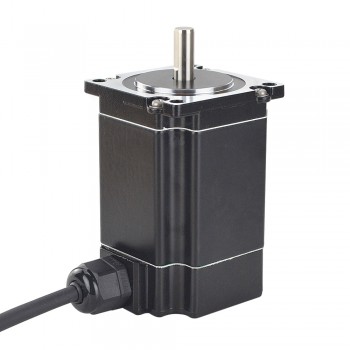

Motor paso a paso a prueba de agua Nema 23 1,8 grados 5,0A 1,8Nm serie P IP65 motor paso a paso resistente al agua de 2 fases
-
Manuales y documentacion:
Ficha técnica completa:
Curva de par:
Motor paso a paso a prueba de agua Nema 23 1,8 grados 5,0A 1,8Nm serie P IP65 motor paso a paso resistente al agua de 2 fases
Este motor paso a paso Nema 23 con clasificaciones de impermeabilidad IP65 y 1,8 Nm (254,95 oz.in), lo que significa que este motor paso a paso IP65 puede estar totalmente protegido contra el polvo y puede protegerse contra chorros de baja presión si hay agua desde todas las direcciones: ingreso limitado permitido.
Especificación eléctrica
Número de pieza del fabricante: 23IP65-20
Número de fase: 2
Ángulo de paso: 1,8 grados
Par de retención: 2 Nm (254,95 oz.in)
Corriente nominal/fase: 5,0 A
Resistencia de fase: 0,44 ohmios
Inductancia: 1,8 mH ± 20 % (1 KHz)
Especificación física
Tamaño del marco: 57 x 57 mm
Longitud del cuerpo: 85,8mm
Diámetro del eje: Φ8 mm
Longitud del eje: 21 mm
Longitud del eje de corte en D: 15 mm
Longitud del cable: 1000 mm
Clasificaciones a prueba de agua: IP65
Peso: 1,1 kg
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
| Especificación del motor | |
|---|---|
| Par de retención (Ncm) | 200 |
| Par de retención (oz.in) | 283,28 |
| Inductancia(mH) | 1,8 |
| Longitud del cable(mm) | 1000 |
| NEMA Tamaño | Nema 23 |
| Resistencia de fase(ohmios) | 0,44 |
| Corriente nominal (A) | 5 |
| Diámetro del eje(mm) | 8 |
| Longitud del eje(mm) | 21 |
| Ángulo de paso(°) | 1,8 |
| Número de fase | 2 |
| Nivel impermeable | IP65 |
| Enchufe de aviación | PG9 |
