Actuador lineal de motor paso a paso Acme no cautivo NEMA 23 3,0A 1,8 grados 1Nm revolución de plomo 1,27 mm

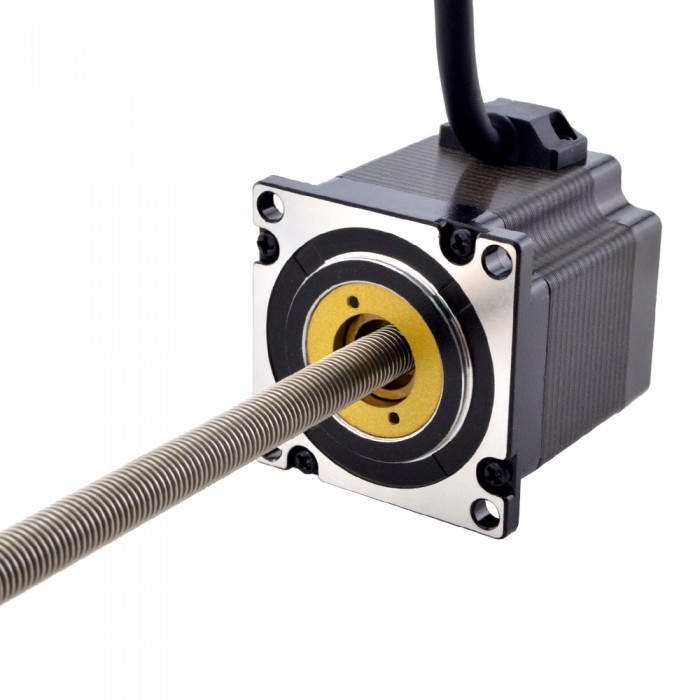

Este modelo es un motor paso a paso lineal de tornillo no cautivo Nema 23 con una longitud de cuerpo de 56 mm, ángulo de paso de 1,8 grados y corriente nominal de 3 A. Está integrado con un diámetro de Φ9,525 mm (0,375"), una longitud de tornillo de avance de 250 mm (9,8425") y una tuerca de tornillo POM, el recorrido lineal es de 1,27 mm (0,05") por revolución.
Especificación eléctrica
Número de pieza del fabricante: 23N22S3004FG5-250RS
Tipo de motor: no cautivo
Ángulo de paso: 1,8°
Par de retención: 1 Nm (141,64 oz.in)
Corriente nominal/fase: 3A
Resistencia de fase: 1,1 ohmios
Inductancia: 4,5mH±20%(1KHz)
Especificación física
Tamaño del marco: 57 x 57 mm
Longitud del cuerpo: 56 mm
Longitud del tornillo de avance: 250 mm (9,8425")
Diámetro del tornillo de avance: Φ9,525 mm (0,375")
Plomo/paso: 0,00635 mm (0,00025")
Recorrido/Revolución del plomo: 1,27 mm (0,05")
Número de clientes potenciales: 4
Número de inicios de subprocesos: 1
Longitud del cable: 500 mm
Conexión
| A+ | A- | B+ | B- |
| Rojo | Rojo blanco | Verde | Verde blanco |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Inductancia(mH) | 4,5 |
| Resistencia de fase(ohmios) | 1,1 |
| Corriente nominal (A) | 3,0 |
| Ángulo de paso(deg.) | 1,8 |
| Tipo de motor lineal | No cautivo |
| Especificación física | |
| Longitud del cuerpo(mm) | 56 |
| Tamaño del marco(mm) | Nema 23 (57 x 57) |
| Longitud del cable(mm) | 500 |
| Diámetro del tornillo de avance(mm) | 9,525 |
| Longitud del tornillo de avance(mm) | 250 |
| Número de cables | 4 |
| Plomo/Revolución(mm) | 1,27 |
| Plomo/paso(mm) | 0,00635 |
| Clasificación del IP | 40 |
