Actuador de motor paso a paso lineal Acme externo NEMA 8 0,5A 1,8 grados 0,02Nm 38,2mm pila revolución de plomo 4mm
-
Manuales y documentacion:
Actuador de motor paso a paso lineal Acme externo NEMA 8 0,5A 1,8 grados 0,02Nm 38,2mm pila revolución de plomo 4mm

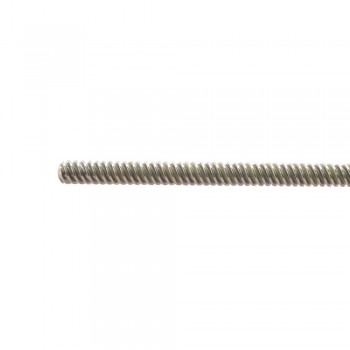

Este modelo es un motor paso a paso lineal de tornillo Nema 8 ACME con una longitud de cuerpo de 38,2 mm, ángulo de paso de 1,8 grados y corriente nominal de 0,5 A. Está integrado con un diámetro de 3,5 mm (0,1378"), una longitud de tornillo ACME de 100 mm (3,937") y una tuerca de tornillo POM, el recorrido lineal es de 4 mm (0,1575") por revolución.
Especificación eléctrica
Número de pieza del fabricante: 8E15S0504DC5-100RS
Tipo de motor: externo (ACME)
Ángulo de paso: 1,8°
Par de retención: 0,02 Nm (2,83 oz.in)
Corriente nominal/fase: 0,5A
Resistencia de fase: 12,5 ohmios
Inductancia: 4,5mH±20%(1KHz)
Especificación física
Tamaño del marco: 20 x 20 mm
Longitud del cuerpo: 38,2 mm
Longitud del tornillo de avance: 100 mm (3,937")
Diámetro del tornillo de avance: Φ3,5 mm (0,1378")
Plomo/paso: 0,02 mm (0,0007874")
Recorrido/Revolución del cable: 4 mm (0,1575")
Número de clientes potenciales: 4
Número de inicios de subprocesos: 4
Longitud del cable: 300 mm
Conexión
| A+ | A- | B+ | B- |
| Rojo | Rojo blanco | Verde | Verde blanco |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Inductancia(mH) | 4,5 |
| Resistencia de fase(ohmios) | 12,5 |
| Corriente nominal (A) | 0,5 |
| Ángulo de paso(deg.) | 1,8 |
| Tipo de motor lineal | Externo(Acme) |
| Especificación física | |
| Longitud del cuerpo(mm) | 38,2 |
| Tamaño del marco(mm) | Nema 08 (20 x 20) |
| Longitud del cable(mm) | 300 |
| Diámetro del tornillo de avance(mm) | 3,5 |
| Longitud del tornillo de avance(mm) | 100 |
| Número de cables | 4 |
| Plomo/Revolución(mm) | 4 |
| Plomo/paso(mm) | 0,02 |
| Clasificación del IP | 40 |
