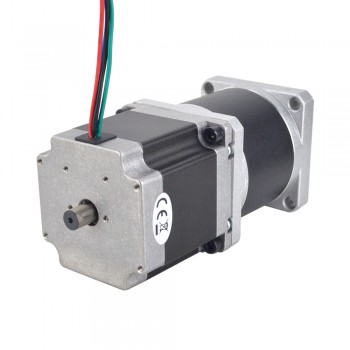

Motor paso a paso con caja de cambios planetaria de 50: 1 Nema 23 longitud 56 mm 102 Ncm 2,8A 2,5V
-
Manuales y documentacion:
Hoja de datos completa:
Curva de par:
Motor paso a paso con caja de cambios planetaria de 50: 1 Nema 23 longitud 56 mm 102 Ncm 2,8A 2,5V
Motor paso a paso NEMA 23 con caja de cambios planetaria 50:1. Par de 102 Ncm, corriente de 2,8A, eficiencia del 75%.
Especificación eléctrica
Número de pieza del fabricante: 23HS22-2804D-HG50-AR3
Tipo de motor: paso a paso bipolar
Ángulo de paso: 0,036 grados
Par motor sin caja de cambios: 102 Ncm (144,44 oz.in)
Corriente nominal/fase: 2,8A
Resistencia de fase: 0,9 ohmios
Inductancia: 2,8 mH ± 20 % (1 KHz)
Especificaciones de la caja de cambios
Tipo de caja de cambios: Planetario
Relación de transmisión: 50: 1
Eficiencia: 75%
Contragolpe sin carga: <=1,6°
máx. Par admisible: 20 Nm (2832,8 oz.in)
Par admisible de momento: 40 Nm (5664 oz.in)
máx. Carga Radial: 250N
Temperatura ambiente: -10 - 90 ℃
Clase de aislamiento: B
Ruido: <=50dB
Especificaciones físicas
Tamaño del marco: 57 x 57 mm
Longitud del motor: 55 mm
Reductor Longitud: 61,65 mm
Diámetro del eje delantero: Φ14 mm
Longitud del eje delantero: 34 mm
Diámetro del eje trasero: Φ8mm
Longitud del eje trasero: 9,5 mm
Longitud de la llave: 25 mm
Número de clientes potenciales: 4
Longitud del cable: 320 mm
Peso: 1502g
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Inductancia(mH) | 2,8 |
| Resistencia de fase(ohmios) | 0,9 |
| Corriente(A) | 2,8 |
| Par de retención sin caja de cambios(N.m) | 1,02 |
| Especificación física | |
| Longitud del cuerpo(mm) | 116,65 |
| Tamaño del marco(mm) | Nema 23 (57 x 57) |
| Longitud del cable(mm) | 320 |
| Número de cables | 4 |
| Diámetro del eje(mm) | 14 |
| Longitud del eje(mm) | 34 |
| Eje simple/eje doble | Doble eje |
| Peso(gramos) | 1502 |
| Tipo de caja de cambios | Planetario de precisión |
| Relación de transmission | 50 |
| Juego en vacío | <=1,6 minutos de arco |
| Tipo de eje de salida | Chavetero |
| Clasificación del IP | 40 |
