Motor paso a paso Nema 14 bipolar de eje hueco de 18 Ncm 0,8A 35x35x34mm

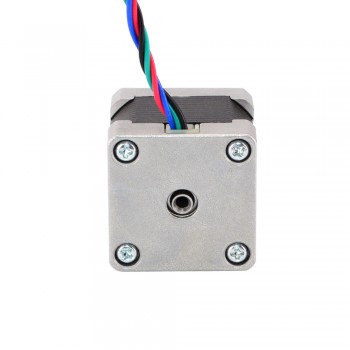

Este motor paso a paso bipolar Nema 14 con eje hueco. El eje con 5 mm de diámetro exterior y 3 mm de diámetro interior tiene 4 cables, cada fase consume 0,8 A a 5,4 V, con un par de retención de 18 Ncm (25,5 oz.in).
Especificación eléctrica
Número de pieza del fabricante: 14HS13-0804SH
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8 grados
Par de retención: 18 Ncm (25,5 oz.in)
Corriente nominal/fase: 0,8A
Voltaje: 5,4V
Resistencia de fase: 6,8 ohmios
Inductancia: 10mH ± 20%(1KHz)
Especificación física
Tamaño del marco: 35 x 35 mm
Longitud del cuerpo: 34 mm
Diámetro exterior del eje: Φ5 mm
Diámetro interior del eje: Φ3 mm
Longitud del eje: 15 mm
Número de clientes potenciales: 4
Longitud del cable: 400 mm
Peso: 190g
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Par de retención (Ncm) | 18 |
| Par de retención (oz.in) | 25,5 |
| Inductancia(mH) | 10 |
| Resistencia de fase(ohmios) | 6,8 |
| Corriente nominal (A) | 0,8 |
| Ángulo de paso(°) | 1,8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 34 |
| Tamaño del marco(mm) | 35x35 |
| Eje simple/eje doble | Eje simple |
| Tipo de eje | Eje hueco |
| Diámetro del eje(mm) | 5 |
| Longitud del eje(mm) | 15 |
| Número de cables | 4 |
| Longitud del cable(mm) | 400 |
| Peso(gramos) | 170 |
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Hilos y cables: longitudes especiales, manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
