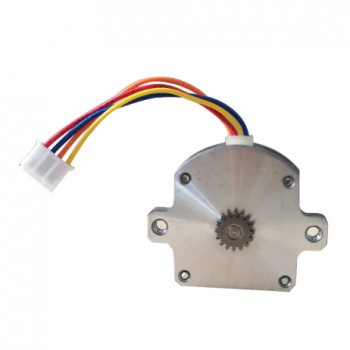

Motor de panqueques Nema 11 motor paso a paso bipolar 1,8 grados1Ncm 0,5A 28x28x9,5mm 4 cables
-
Manuales y documentacion:
Hoja de datos completa:
Curva de par:
Nuestro precio:€23,41
Quien compró este articulo también compró
Motor de panqueques Nema 11 motor paso a paso bipolar 1,8 grados1Ncm 0,5A 28x28x9,5mm 4 cables
Este Motor de panqueques bipolar Nema 11 con ángulo de paso de 1,8 grados y tamaño 28x28x9,5 mm. Tiene 4 hilos, cada fase consume 0,5 A, con par de retención de 1 Ncm (1,4164 oz.in).
Especificación eléctrica
Número de pieza del fabricante: 11HS04-0504S
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8 grados
Par de retención: 1 Ncm (1,4164 oz.in)
Corriente nominal/fase: 0,5 A
Resistencia de fase: 4 ohmios
Inductancia: 0,8 mH ± 20 % (1 KHz)
Especificación física
Tamaño del marco: 28 x 28 mm
Longitud del cuerpo: 9,5mm
Diámetro del eje: Φ4 mm
Longitud del eje: 10 mm
Número de clientes potenciales: 4
Longitud del cable: 300 mm
Peso: 28g
Conexión
| A+ | A- | B+ | B- |
| Rojo | Azul | Naranja | Amarillo |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Par de retención (Ncm) | 1 |
| Par de retención (oz.in) | 1,416 |
| Inductancia(mH) | 0,8 |
| Resistencia de fase(ohmios) | 4 |
| Corriente nominal (A) | 0,5 |
| Ángulo de paso(°) | 1,8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 9,5 |
| Tamaño del marco(mm) | 28 x 28 |
| Longitud del cable(mm) | 300 |
| Número de cables | 4 |
| Diámetro del eje(mm) | 3 |
| Longitud del eje(mm) | 10 |
| Tipo de eje | O |
| Eje simple/eje doble | Eje simple |
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Hilos y cables: longitudes especiales, manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
