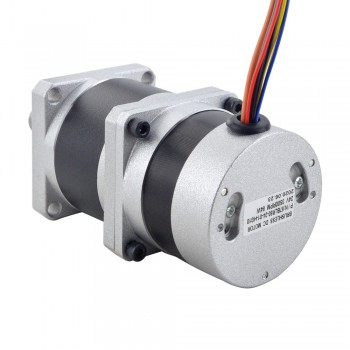

Motor de CC sin escobillas con engranajes 24V 84W 350RPM 10:1 3 fases con caja de cambios
-
Manuales y documentacion:
Hoja de datos completa:
Motor de CC sin escobillas con engranajes 24V 84W 350RPM 10:1 3 fases con caja de cambios
Especificación eléctrica
Número de pieza del fabricante: 57BLR50-24-01-HG10
Fase 3
Polos: 4
Voltaje nominal: 24V
Velocidad nominal: 3500±10%RPM
Par nominal: 0,23 Nm (32,57 oz.in)
Corriente nominal: 5±10%A
Potencia nominal: 84W
Clase de aislamiento: Clase B
Resistencia de aislamiento: 100MΩ mín. @500VCC
Prueba de fuerza dieléctrica: 500 V CA durante 1 minuto
Especificación física
Tamaño del marco: Φ57mm
Longitud del cuerpo: 49,1 mm
Reductor Longitud: 54 mm
Diámetro del eje: Φ14 mm
Longitud del eje: 34 mm
Longitud de la llave: 25 mm
Número de clientes potenciales: 8
Longitud del cable: 300 mm
Tipo de rodamiento: Rodamiento de bolas NMB, C3
Peso: 1,11 kg
Especificaciones de la caja de cambios
Tipo de caja de cambios: Planetario
Relación de transmisión: 10: 1
Eficiencia: 85%
Contragolpe sin carga: <= 0,8 grados
máx. Par admisible: 6 Nm (849,7 oz.in)
Momento Par admisible: 12 Nm (1699,68 oz.in)
máx. Carga Radial: 250N
Clase de aislamiento: B
Ruido: <=50dB
Temperatura ambiente: 0 - 50 ℃
Conexión
| tu | V | W | +5V | TIERRA | A | B | C |
| Naranja | VERDE | Marrón | ROJO | NEGRO | AMARILLO | BLANCO | AZUL |
| Especificación eléctrica | |
|---|---|
| Corriente nominal (A) | 5 |
| Número de fases | 3 |
| Potencia nominal(W) | 84 |
| Par nominal(Nm) | 0,23 |
| Tensión nominal(V) | 24 |
| Especificación física | |
| Longitud del cuerpo(mm) | 49,1 |
| Tamaño del marco(mm) | Redondo 57 |
| Diámetro del eje(mm) | 14 |
| Longitud del eje(mm) | 34 |
| Relación de transmission | 10 |
| Juego en vacío | <=0,8 grados |
| Tipo de product | Motor de corriente continua sin escobillas |
| Clasificación del IP | 20 |
