Motor paso a paso Nema 23 longitud 56 mm 103 Ncm 0,018 grados 2,8A 2,5V con caja de cambios planetaria 100: 1
-
Manuales y documentacion:
Hoja de datos completa:
Curva de par:
Motor paso a paso Nema 23 longitud 56 mm 103 Ncm 0,018 grados 2,8A 2,5V con caja de cambios planetaria 100: 1

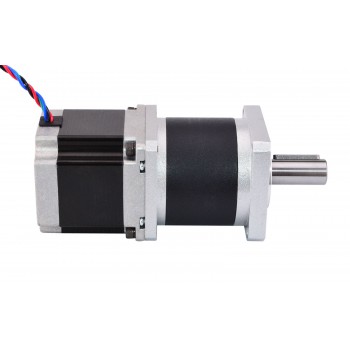

Este motor paso a paso Nema 23 con cuerpo de 55 mm y corriente nominal de 2,8 A, integrado con una Reductor planetario de 61,65 mm con una relación de transmisión de 100:1.
Especificación eléctrica
Número de pieza del fabricante: 23HS22-2804S-HG100
Tipo de motor: paso a paso bipolar
Ángulo de paso: 0,018 grados
Par motor sin caja de cambios: 103 Ncm (146 oz.in)
Corriente nominal/fase: 2,8A
Resistencia de fase: 0,9 ohmios
Inductancia: 2,8 mH ± 20 % (1 KHz)
Especificaciones de la caja de cambios
Tipo de caja de cambios: Planetario
Relación de transmisión: 100: 1
Eficiencia: 65%
Huelgo sin carga: <= 2,4 grados
máx. Par admisible: 25 Nm (3540 oz.in)
Momento Torque Permisible: 50Nm(7082oz.in)
máx. Carga Radial: 250N
Temperatura ambiente: -10 - 90 ℃
Clase de aislamiento: B
Ruido: <=50dB
Especificaciones físicas
Tamaño del marco: 57 x 57 mm
Longitud del motor: 55 mm
Reductor Longitud: 61,65 mm
Diámetro del eje: Φ14 mm
Longitud del eje: 34 mm
Longitud de la llave: 25 mm
Número de clientes potenciales: 4
Longitud del cable: 320 mm
Peso: 1800g
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
| Especificación de caja de cambios | |
|---|---|
| Holgura sin carga(Max.°) | 0,25 |
| Eficiencia | 90% |
| Relación de transmission | 100:1 |
| Longitud de la caja de cambios(mm) | 61,65 |
| Tipo de caja de cambios | Planetario de precision |
| Máx. par admisible(Ncm) | 2500 |
| Máx. par admisible(oz.in) | 3540,3 |
| Par admisible de momento(Ncm) | 5664,5 |
| Carga radial máxima del eje(N) | 400 |
| Especificación del motor | |
| Inductancia(mH) | 2,8 |
| Longitud del cable(mm) | 320 |
| NEMA Tamaño | Nema 23 |
| Número de cables | 4 |
| Resistencia de fase(ohmios) | 0,9 |
| Corriente nominal (A) | 2,8 |
| Diámetro del eje(mm) | 14 |
| Longitud del eje(mm) | 34 |
| Bipolar/Unipolar | Bipolar |
| Par de retención sin caja de cambios(Ncm) | 103 |
| Par de retención sin caja de cambios(oz.in) | 145,86 |
| Longitud del motor(mm) | 55 |
| Eje simple/eje doble | Eje simple |
| Tipo de eje | Chavetero |
| Especificación física | |
| Peso(gramos) | 1800 |
