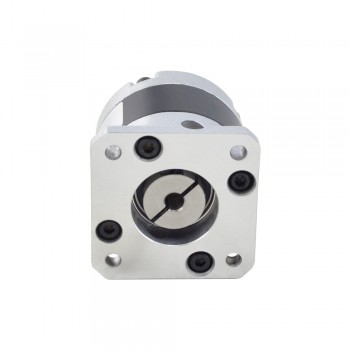

Engranaje de caja de cambios planetaria serie TQMG 5:1 contragolpe 30 arcmin para motor paso a paso Nema 17
-
Manuales y documentacion:
Hoja de datos de la caja de cambios:
Engranaje de caja de cambios planetaria serie TQMG 5:1 contragolpe 30 minutos de arco para motor paso a paso Nema 17
Esta Reductor planetario de pertenece a la serie de cajas de cambios MG, tiene una relación de transmisión de 5:1 y una holgura máxima de 30 minutos de arco. A diferencia de los engranajes de acero de la serie EG, los engranajes de la serie MG están hechos de pulvimetalurgia.
Esta Reductor planetario en línea incorpora un acoplamiento de eje de entrada que puede coincidir con el motor paso a paso Nema 17 de eje corto estándar de 5 mm, el motor de CC sin escobillas y el motor de CC con escobillas.
Uno de los motores compatibles es 17HS15-1584S, para otros motores, EGase contacta a nuestro soporte técnico para personalizar el eje del motor.
Especificaciones de la caja de cambios
Número de pieza del fabricante: MG17-G5
Tipo de caja de cambios: Planetario
Relación de transmisión: 5: 1
Eficiencia: 90%
Contragolpe sin carga: <= 30minutos de arco
Par máximo permitido: 9 Nm (79,66 lb-in)
Ruido: <=55dB
Clasificación impermeable: IP54
Vida útil: 20000 horas
Especificaciones físicas
Tamaño del marco: 42 x 42 mm
Reductor Longitud: 40 mm
Tipo de eje de salida: forma clave
Diámetro del eje de salida: Φ8 mm
Longitud del eje de salida: 21,5 mm
Diámetro del eje de entrada: Φ5 mm
Longitud del eje de entrada: 9,5 mm
| Especificación física | |
|---|---|
| Tamaño del marco(mm) | 42 x 42 |
| Peso(gramos) | 310 |
| Longitud de la caja de cambios(mm) | 40 |
| Diámetro del eje de entrada(mm) | 5 |
| Longitud del eje de entrada(mm) | 9,5 |
| Diámetro del eje de salida(mm) | 8 |
| Longitud del eje de salida(mm) | 21,5 |
| Traje para motor | Nema 17 |
| Tipo de caja de cambios | Serie PLM |
| Relación de transmission | 5 |
| Juego en vacío | <=30minutos de arco |
| Tipo de product | Caja de engranajes planetarios de la serie PLM |
| Tipo de eje de salida | Chavetero |
