Caja de cambios planetaria serie TQMG 50:1 contragolpe 50 arcmin para motor paso a paso Nema 23 de eje de 8 mm
-
Manuales y documentacion:
Hoja de datos de la caja de cambios:
Caja de cambios planetaria serie TQMG 50:1 contragolpe 50 minutos de arco para motor paso a paso Nema 23 de eje de 8 mm

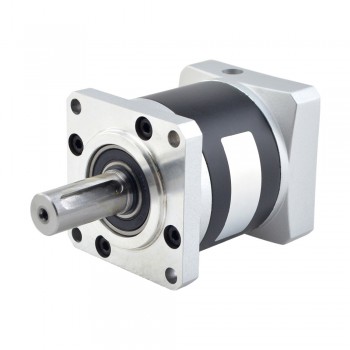

Esta Reductor planetario de pertenece a la serie de cajas de cambios MG, con una relación de transmisión de 50:1 y una holgura máxima de 50 minutos de arco. A diferencia de los engranajes de acero de la serie EG, los engranajes de la serie MG están hechos de pulvimetalurgia.
Esta Reductor planetario en línea incorpora un acoplamiento de eje de entrada que puede coincidir con el eje corto estándar de 8 mm de diámetro del motor paso a paso Nema 23, el motor de CC sin escobillas y el motor de CC con escobillas.
Uno de los motores compatibles es 23HS30-2904S, para otros motores, EGase contacta a nuestro soporte técnico para personalizar el eje del motor.
Especificaciones de la caja de cambios
Número de pieza del fabricante: MG23-G50-D8
Tipo de caja de cambios: Planetario
Relación de transmisión: 50: 1
Eficiencia: 90%
Contragolpe sin carga: <=50minutos de arco
Par máximo permitido: 20 Nm (177,01 lb-in)
Ruido: <=60dB
Clasificación impermeable: IP54
Vida útil: 20000 horas
Especificaciones físicas
Tamaño del marco: 57 x 57 mm
Reductor Longitud: 68 mm
Tipo de eje de salida: forma clave
Diámetro del eje de salida: Φ14 mm
Longitud del eje de salida: 34 mm
Diámetro del eje de entrada: Φ8 mm
Longitud del eje de entrada: 13,5 mm
| Especificación física | |
|---|---|
| Tamaño del marco(mm) | 57 x 57 |
| Peso(gramos) | 890 |
| Longitud de la caja de cambios(mm) | 68 |
| Diámetro del eje de entrada(mm) | 8 |
| Longitud del eje de entrada(mm) | 13,5 |
| Diámetro del eje de salida(mm) | 14 |
| Longitud del eje de salida(mm) | 34 |
| Traje para motor | Nema 23 |
| Tipo de caja de cambios | Serie PLM |
| Relación de transmission | 50 |
| Juego en vacío | <=50minutos de arco |
| Tipo de product | Caja de cambios |
| Tipo de eje de salida | Chavetero |
