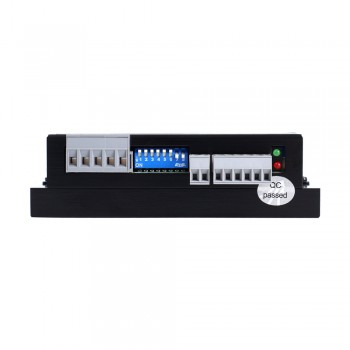

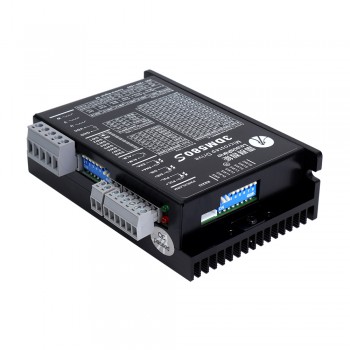

Controlador paso a paso digital Leadshine trifásico 0,5-8,0A 20-74VCC para motor paso a paso Nema 17, 23, 24, 34
-
Manuales y documentacion:
Controlador paso a paso digital Leadshine trifásico 0,5-8,0A 20-74VCC para motor paso a paso Nema 17, 23, 24, 34

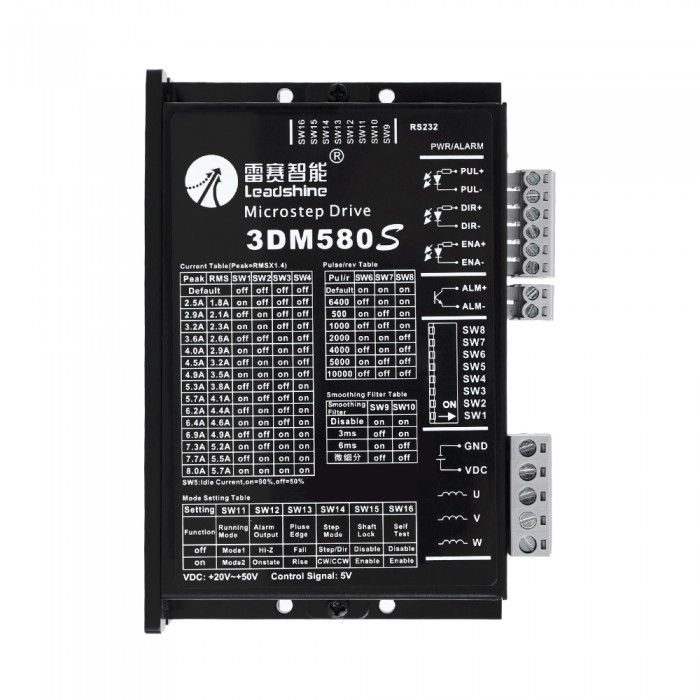

Adecuado para una amplia gama de motores paso a paso, desde NEMA de tamaño de bastidor 17 a 34. Se puede utilizar en varios tipos de máquinas, como cortadoras láser, marcadores láser, mesas XY de alta precisión, etiquetadoras, etc. Sus características únicas hacen del 3DM580S una solución eficaz para aplicaciones que requieren tanto suavidad a baja velocidad como rendimiento a alta velocidad.
Características clave:
Control de paso y dirección (PUL/DIR) o CW/CCW (pulso doble)
Voltaje de suministro sugerido 20-50 VCC, hasta 74 VCC
Frecuencia de entrada de pulso máxima de 500 KHz en ciclo de trabajo 50%
Resoluciones de 8 micropasos de 200 a 10 000 a través de interruptores DIP o de 200 a 51 200 a través de software (aumento de 100)
16 configuraciones de corriente de salida de 2,1 -8,0A a través de interruptores DIP, o 0,5-8,0A a través del software (aumento de 0,1)
Suavizado de comandos de control configurable para reducir la vibración del motor
Reducción de corriente inactiva a 50% o 90% de selección a través de SW5
Práctico autodiagnóstico para un diagnóstico sencillo
Dos modos de movimiento de baja velocidad suave y gran par de alta velocidad
Arranque suave sin "salto" cuando se enciende
Salida de fallo
Protecciones contra sobretensión y sobrecorriente
Certificado CE y compatible con RoHS
Especificaciones electricas:
Corriente de salida: 0,5 ~ 8,0 A (5,7 RMS)
Voltaje de entrada: +20~74 VCC (típico 24 - 48 VCC)
Corriente de señal lógica: 7 ~ 16 mA (típico 10 mA)
Frecuencia de entrada de pulso: 0~500kHz
Ancho de pulso mínimo: 1 μS
Resistencia de aislamiento: 500MΩ
Entorno operativo y otras especificaciones (Tj = 25 ℃/77 ℉):
Refrigeración: refrigeración natural o refrigeración forzada
Medio ambiente: Evite el polvo, la niebla de aceite y los gases corrosivos
Temperatura ambiente: 0 ℃ - 65 ℃
Humedad: 40 % de HR - 90 % de HR
Temperatura de operacion: 0 ℃ - 50 ℃
Vibración: 10-55 Hz / 0,15 mm
Temperatura de almacenamiento: -20 ℃ - 65 ℃
Peso: aprox. 250 g (8,8 oz)
| Especificación eléctrica | |
|---|---|
| Número de fases | 2 |
| Encoder Feedback | No |
| Integrated with Pulser | No |
| Voltaje de entrada(V) | 20 - 74 DC |
| Corriente de salida(A) | 0,5 - 8,0 |
| Micropaso(Pasos/rev.) | 200 - 10000 |
| Máx. Entrada de pulso(kHZ) | 500 |
| Ancho de pulso(μs) | 1 |
| Modos de control | Modo pulso |
