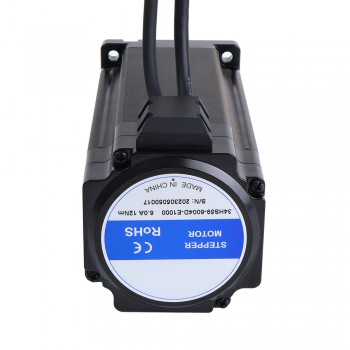

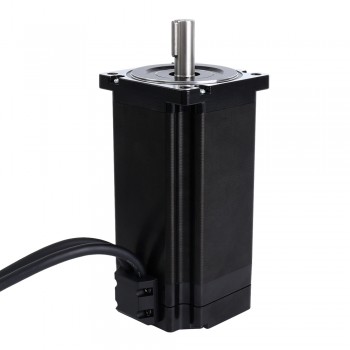

Motor paso a paso de bucle cerrado Nema 34 S Series 1,8 grados 12,0 Nm 6,0 A 2 fases con codificador 1000PPR (4000CPR)
-
Manuales y documentacion:
Hoja de datos completa:
Curva de par:
Motor paso a paso de bucle cerrado Nema 34 Serie S 1,8 grados 12,0 Nm 6,0 A 2 fases con codificador 1000PPR (4000CPR)
Especificación eléctrica
Número de pieza del fabricante: 34HS59-6004D-E1000
Número de fase: 2
Ángulo de paso: 1,8 grados
Par de retención: 12,0 Nm (1699,34oz.in)
Corriente nominal/fase: 6,0 A
Resistencia de fase: 0,53 ohmios ± 10%
Inductancia: 4,8 mH ± 20 % (1 KHz)
Especificación física
Tamaño del marco: 86 x 86 mm
Longitud del cuerpo: 175 mm
Diámetro del eje: Φ14 mm
Longitud del eje: 37mm
Longitud del eje del chavetero: 25 mm
Longitud del cable: 300 mm
Peso: 5,5 kg
Especificación del codificador
Tipo de circuito de salida: tipo diferencial
Tipo de codificador: incremental óptico
Resolución del codificador: 1000PPR (4000CPR)
Canales de señal de salida: 2 canales
Voltaje de suministro mínimo: 4V
Voltaje de suministro máx.: 5V
Corriente de salida: 100mA
Alto voltaje de salida: 5V
Salida de bajo voltaje: 4,5 V.
Frecuencia de salida máx.: 60kHZ
Conexión
| ALFILER | 1 | 2 | 3 | 4 |
| Motor | A+ | A- | B+ | B- |
| ALFILER | 2 | 3 | 1 | 13 | 11 | 12 |
| codificador | CCV | EGND | EA+ | EA- | EB+ | EB- |
| Especificación eléctrica | |
|---|---|
| Par de retención (Ncm) | 1200 |
| Par de retención (oz.in) | 1699,34 |
| Inductancia(mH) | 7,9 |
| Resistencia de fase(ohmios) | 0,7 |
| Corriente nominal (A) | 6,0 |
| Encoder Type | Incremental óptico |
| Output Circuit Type | Tipo diferencial |
| Encoder Resolution | 1000PPR |
| Canales de señal de salida | 2 |
| Especificación física | |
| Longitud del cuerpo(mm) | 169 |
| Tamaño del marco(mm) | Nema 34 (86 x 86) |
| Diámetro del eje(mm) | 14 |
| Longitud del eje(mm) | 37 |
| Serie de productos | Serie S |
| Clasificación del IP | 40 |
