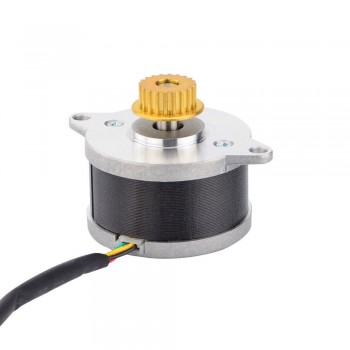

Motor paso a paso Nema 14 redondo 0,9 grados 9,5 Ncm 0,43 A 3,83 V Φ36x21,5 mm con polea
- Manuales y documentacion: Hoja de datos completa:
Motor paso a paso Nema 14 redondo 0,9 grados 9,5 Ncm 0,43 A 3,83 V Φ36x21,5 mm con polea
Este motor paso a paso Nema 14 bipolar híbrido redondo personalizado con ángulo de paso de 0,9 grados y tamaño Φ36x21,5 mm. Tiene 4 cables, cada fase consume 0,43 A a 3,83 V, con un par de retención de 9,5 Ncm (13,5 oz.in).
Especificación eléctrica
Número de pieza del fabricante: 14HR09-0434S-C1
Tipo de motor: paso a paso bipolar
Ángulo de paso: 0,9 grados
Par de retención: 9,5 Ncm (13,5 oz.in)
Corriente nominal/fase: 0,425A
Resistencia de fase: 9,0 ohmios
Inductancia : 5,0mH ± 20%(1KHz)
Especificación física
Tamaño del marco: Φ36,5mm
Longitud del cuerpo: 21,5 mm
Diámetro del eje: Φ5mm
Longitud del eje: 11,7 mm
Perfil de polea: MXL
Número de dientes: 20
Paso de polea: 2,032 mm
Diámetro de paso: Φ12,94
Apéndice Diámetro del círculo: Φ12,43
Material de la polea: latón H59
Número de conductores: 4 con conector PH-4
Longitud del cable: 120 mm
Peso: 130g
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Par de retención (Ncm) | 9,5 |
| Par de retención (oz.in) | 13,5 |
| Inductancia(mH) | 5 |
| Resistencia de fase(ohmios) | 9 |
| Corriente nominal (A) | 0,43 |
| Ángulo de paso(°) | 0,9 |
| Especificación física | |
| Longitud del cuerpo(mm) | 21,5 |
| Tamaño del marco(mm) | Ф36,5 |
| Eje simple/eje doble | Eje simple |
| Tipo de eje | O |
| Diámetro del eje(mm) | 5 |
| Longitud del eje(mm) | 11,7 |
| Número de cables | 4 |
| Longitud del cable(mm) | 120 |
| Peso(gramos) | 130 |
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Hilos y cables: longitudes especiales, manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
