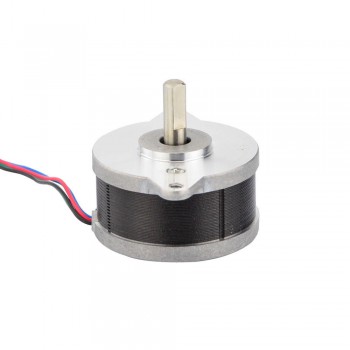

Motor paso a paso híbrido Nema 14 bipolar 0,9 grados 8,5 Ncm 0,65 A 4,6 V Φ36x20mm 4 cables

Modelo:14HR08-0654S
Escribir Comentario

Manuales y documentacion: Hoja de datos completa:
14HR08-0654S.pdf

Curva de par:
14HR08-0654S Curva de par.pdf

14HR08-0654S.STEP

Nuestro precio:€17,01

Quien compró este articulo también compró

Motor paso a paso redondo Nema 14 bipolar 0,9 grados 5Ncm 0,5A 8,5V Φ36x12mm 4 cables

14HR05-0504S;Tipo de motor: paso a paso bipolar;Este motor paso a paso Nema 14 bipolar híbrido redondo con ángulo de paso de 0,9 grados y tamaño Φ36x12mm. Tiene 4 cables, cada fase consume 0,5 A a 8,5 V, con un par de retención de 7 Ncm (9,91 oz.in).Tamaño del marco: Φ36,5mm;Longitud del cuerpo: 12,5 mm;Diámetro del eje: Φ5mm;Longitud del eje: 10,5 mm.

Nuestro precio:€17,01

Cantidad :
Añadir al Carrito

Motor paso a paso Nema 14 redondo 0,9 grados 9,5 Ncm 0,43 A 3,83 V Φ36x21,5 mm con polea

14HR09-0434S-C1;Este motor paso a paso Nema 14 bipolar híbrido redondo personalizado con ángulo de paso de 0,9 grados y tamaño Φ36x21,5 mm. Tiene 4 cables, cada fase consume 0,43 A a 3,83 V, con un par de retención de 9,5 Ncm (13,5 oz.in).Tamaño del marco: Φ36,5mm; Longitud del cuerpo: 21,5 mm;Diámetro del eje: Φ5mm.

Nuestro precio:€16,77

Cantidad :
Añadir al Carrito

Descripción Especificación Opciones personalizadas Revisar

Motor paso a paso híbrido Nema 14 bipolar 0,9 grados 8,5 Ncm 0,65 A 4,6 V Φ36x20mm 4 cables

Este motor paso a paso Nema 14 bipolar híbrido redondo con ángulo de paso de 0,9 grados y tamaño Φ36x20mm. Tiene 4 cables, cada fase consume 0,65 A a 4,6 V, con un par de retención de 8 Ncm (11,33 oz.in).

Especificación eléctrica

Número de pieza del fabricante: 14HR08-0654S

Tipo de motor: paso a paso bipolar

Ángulo de paso: 0,9 grados

Par de retención: 8 Ncm (11,33 oz.in)

Corriente nominal/fase: 0,65A

Resistencia de fase: 7 ohmios

Inductancia: 6,0 mH ± 20 % (1 KHz)

Especificación física

Tamaño del marco: Φ36,5mm

Longitud del cuerpo: 19,6 mm

Diámetro del eje: Φ5mm

Longitud del eje: 15 mm

Longitud del corte en D: 10 mm

Número de clientes potenciales: 4

Longitud del cable: 300 mm

Peso: 100g

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Anterior: Motor paso a paso redondo Nema 14 bipolar 0,9 grados 5Ncm 0,5A 8,5V Φ36x12mm 4 cables
Próximo: Motor paso a paso Nema 14 redondo 0,9 grados 9,5 Ncm 0,43 A 3,83 V Φ36x21,5 mm con polea

Especificación eléctrica
Bipolar/Unipolar	Bipolar
Par de retención (Ncm)	8,5
Par de retención (oz.in)	12
Inductancia(mH)	6
Resistencia de fase(ohmios)	7
Corriente nominal (A)	0,65
Ángulo de paso(°)	0,9
Especificación física
Longitud del cuerpo(mm)	19,6
Tamaño del marco(mm)	Ф36,5
Eje simple/eje doble	Eje simple
Tipo de eje	corte D
Diámetro del eje(mm)	5
Longitud del eje(mm)	15
Número de cables	4
Longitud del cable(mm)	300
Peso(gramos)	130

Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
Hilos y cables: longitudes especiales, manguera protectora
Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
