Actuador lineal de motor paso a paso no cautivo Nema 23 Bipolar 0,7Nm 2,0A 3,26V Tornillo de revolución de plomo 300 mm

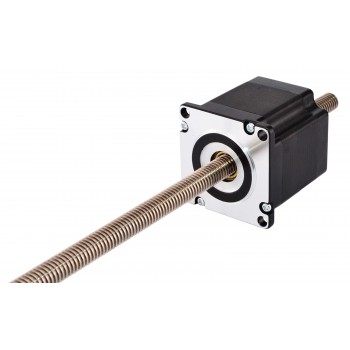

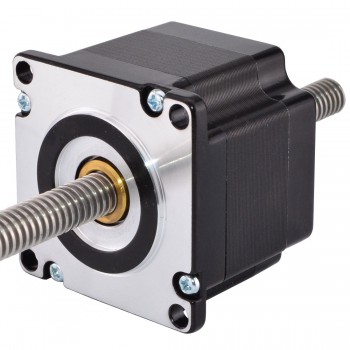

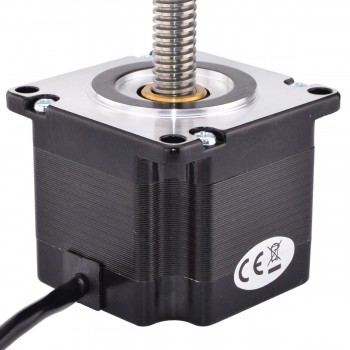

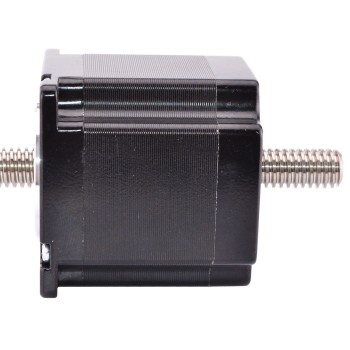

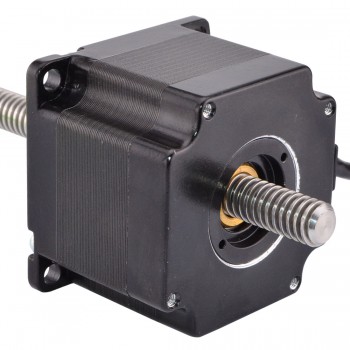

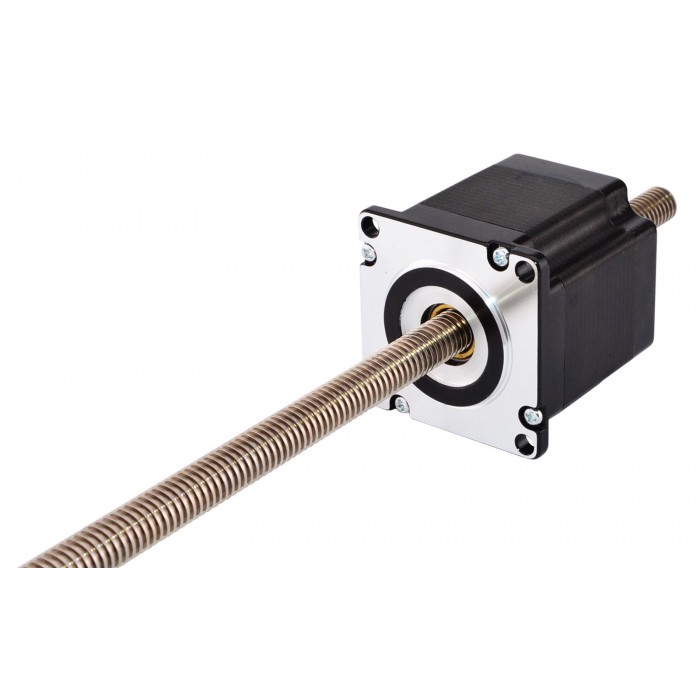

Este modelo es un motor paso a paso lineal económico que se denominó actuador lineal no cautivo Nema 23, estaba compuesto por un motor paso a paso Nema 23 de 45 mm 2A y un tornillo lineal Tr10x2 de 300 mm de longitud.
Especificación eléctrica
Número de pieza del fabricante: 23LS18-2004N-300N
Tipo de motor: Motor paso a paso bipolar
Par de retención: 0,7Nm
Corriente nominal/fase: 2,0A
Resistencia de fase: 1,63ohms
Voltaje: 3,26V
Inductancia: 5,8mH ± 20%(1KHz)
Especificación física
Tamaño del marco: 57 x 57mm
Longitud del motor: 45mm
Longitud del tornillo de avance: 300mm（11,811"）
Diámetro del tornillo de avance: Φ10mm（0,3937"）
Plomo/paso: 0,01mm(0,0003937" )
Plomo/Revolución: 2mm（0,0787"）
Número de cables: 4
Longitud del cable: 500mm
Peso: 650g
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Par de retención (Ncm) | 70 |
| Par de retención (oz.in) | 99 |
| Inductancia(mH) | 5,8 |
| Tipo de motor | No cautivo |
| Resistencia de fase(ohmios) | 1,63 |
| Corriente nominal (A) | 2 |
| Ángulo de paso(°) | 1,8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 45 |
| Diámetro del tornillo de avance(mm) | 10 |
| Longitud del tornillo de avance(mm) | 300 |
| Recorrido de plomo(mm) | 2 |
| Recorrido de plomo/paso(mm) | 0,01 |
| Número de cables | 4 |
| Longitud del cable(mm) | 500 |
| Tamaño del marco(mm) | Nema 23 (57 x 57) |
