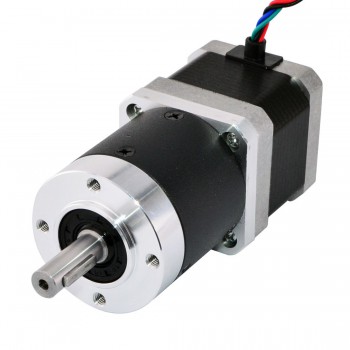

Motor paso a paso Nema 17 con caja de cambios planetaria 30:1 longitud 39 mm 39 Ncm 1,68 A 2,7V
-
Manuales y documentacion:
Hoja de datos completa:
Curva de par:
Motor paso a paso Nema 17 con caja de cambios planetaria 30:1 longitud 39 mm 39 Ncm 1,68 A 2,7V
Este motor paso a paso Nema 17 con cuerpo de 39 mm y corriente nominal de 1,68 A, integrado con una Reductor planetario de 48,3 mm con una relación de transmisión de 30:1.
Especificación eléctrica
Número de pieza del fabricante: 17HS15-1684S-HG30
Tipo de motor: paso a paso bipolar
Ángulo de paso: 0,06 grados
Par motor sin caja de cambios: 39 Ncm (55 oz.in)
Corriente nominal/fase: 1,68A
Resistencia de fase: 1,6 ohmios
Inductancia: 3,2 mH ± 20 % (1 KHz)
Especificaciones de la caja de cambios
Tipo de caja de cambios: Planetario
Relación de transmisión: 30 : 1
Eficiencia: 75%
Huelgo sin carga: <= 1,6 grados
máx. Par admisible: 10 Nm (1416,4 oz.in)
Momento Par admisible: 15 Nm (2124 oz.in)
máx. Carga Radial: 100N
Temperatura ambiente: -10 - 90 ℃
Clase de aislamiento: B
Ruido: <=50dB
Vida: 20000 h
Especificaciones físicas
Tamaño del marco: 42 x 42 mm
Longitud del motor: 39 mm
Reductor Longitud: 48,3 mm
Diámetro del eje: Φ8mm
Longitud del eje: 23,5 mm
Longitud de la llave: 14 mm
Número de clientes potenciales: 4
Longitud del cable: 320 mm
Peso: 880g
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
| Especificación de caja de cambios | |
|---|---|
| Holgura sin carga(Max.°) | 0,25 |
| Eficiencia | 90% |
| Relación de transmission | 30:1 |
| Longitud de la caja de cambios(mm) | 48,3 |
| Tipo de caja de cambios | Planetario de precision |
| Máx. par admisible(Ncm) | 1500 |
| Máx. par admisible(oz.in) | 2124,2 |
| Par admisible de momento(Ncm) | 3540,3 |
| Carga radial máxima del eje(N) | 150 |
| Especificación del motor | |
| Inductancia(mH) | 3,2 |
| Longitud del cable(mm) | 320 |
| NEMA Tamaño | Nema 17 |
| Número de cables | 4 |
| Resistencia de fase(ohmios) | 1,6 |
| Corriente nominal (A) | 1,68 |
| Diámetro del eje(mm) | 8 |
| Longitud del eje(mm) | 23,5 |
| Bipolar/Unipolar | Bipolar |
| Par de retención sin caja de cambios(Ncm) | 39 |
| Par de retención sin caja de cambios(oz.in) | 55,23 |
| Longitud del motor(mm) | 39 |
| Eje simple/eje doble | Eje simple |
| Tipo de eje | Chavetero |
| Especificación física | |
| Peso(gramos) | 880 |
