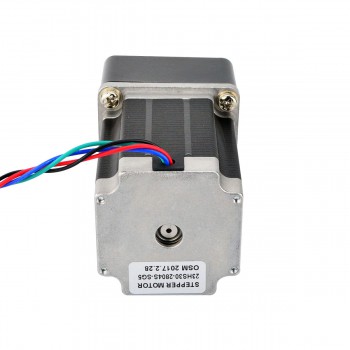

Motor paso a paso Nema 23 Motorreductor bipolar con caja de cambios de dientes rectos 5:1 longitud 76 mm 1,89 Nm
Este motor paso a paso Nema 23 con cuerpo de 76 mm y corriente nominal de 2,8 A, integró una caja de cambios de dientes rectos cuadrados de 60 mm con una relación de transmisión de 5:1.
Especificación eléctrica
Número de pieza del fabricante: 23HS30-2804S-SG5
Tipo de motor: paso a paso bipolar
Ángulo de paso: 0,36 grados
Par motor sin caja de cambios: 1,89 Nm (267,65 oz.in)
Corriente nominal/fase: 2,8A
Resistencia de fase: 1,13 ohmios
Voltaje: 3,2 V
Inductancia: 5,4 mH ± 20 % (1 KHz)
Especificaciones de la caja de cambios
Tipo de caja de cambios: Spur
Relación de transmisión: 5
Eficiencia: 80%
Contragolpe sin carga: <= 3 grados
Par máximo permitido: 5 Nm
Especificaciones físicas
Tamaño del marco: 60 x 60 mm
Longitud del motor: 78 mm
Reductor Longitud: 32 mm
Diámetro del eje: Φ8mm
Longitud del eje: 28 mm
Longitud del corte en D: 25 mm
Número de clientes potenciales: 4
Longitud del cable: 500 mm
Peso: 1,5 kg
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
| Especificación de caja de cambios | |
|---|---|
| Holgura sin carga(Max.°) | 3 |
| Eficiencia | 80% |
| Relación de transmission | 5:1 |
| Longitud de la caja de cambios(mm) | 32 |
| Tipo de caja de cambios | Caja de engranajes rectos |
| Máx. par admisible(Ncm) | 500 |
| Máx. par admisible(oz.in) | 708,1 |
| Especificación del motor | |
| Inductancia(mH) | 5,4 |
| Longitud del cable(mm) | 500 |
| NEMA Tamaño | Nema 23 |
| Número de cables | 4 |
| Resistencia de fase(ohmios) | 1,13 |
| Corriente nominal (A) | 2,8 |
| Diámetro del eje(mm) | 8 |
| Longitud del eje(mm) | 28 |
| Bipolar/Unipolar | Bipolar |
| Par de retención sin caja de cambios(Ncm) | 189 |
| Par de retención sin caja de cambios(oz.in) | 267,6 |
| Longitud del motor(mm) | 78 |
| Eje simple/eje doble | Eje simple |
| Tipo de eje | corte D |
| Especificación física | |
| Peso(gramos) | 1500 |
