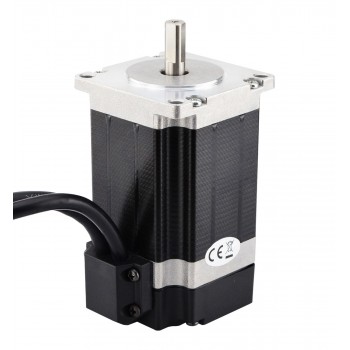

Motor paso a paso de bucle cerrado Nema 23 bipolar 1,8 grados 1,9 Nm 2,8 A 3,2 V con codificador 1000CPR
- Manuales y documentacion: Hoja de datos del motor:
Nuestro precio:€60,95
Quien compró este articulo también compró
Motor paso a paso de bucle cerrado Nema 23 bipolar 1,8 grados 1,9 Nm 2,8 A 3,2 V con codificador 1000CPR
Especificación del motor
Número de pieza del fabricante: 23HS30-2804D-E1000
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8 grados
Par de retención: 1,89 Nm (267,6 oz.in)
Corriente nominal/fase: 2,8A
Voltaje: 3,2 V
Resistencia de fase: 1,13 ohmios
Inductancia: 5,4 mH ± 20 % (1 KHz)
Tamaño del marco: 57 x 57 mm
Longitud del cuerpo: 76 mm
Diámetro del eje: Φ8mm
Longitud del eje: 21 mm
Longitud de corte en D: 15 mm
Número de clientes potenciales: 4
Longitud del cable: 500 mm
Especificación del codificador
Voltaje de conducción: 5V
Corriente de salida: 55mA
Resolución : 1000ppr
Señal de salida: 2 canales
Diámetro interior: Φ8mm
Frecuencia de salida: ≤1MHz
Velocidad de funcionamiento: ≤5000 rpm
Protección IP: IP20
Conexión
| A+ | A- | B+ | B- |
| Verde | Rojo | Amarillo | Azul |
| Especificación del motor | |
|---|---|
| Ángulo de paso(°) | 1,8 |
| Longitud del cuerpo(mm) | 76 |
| Par de retención (Ncm) | 189 |
| Par de retención (oz.in) | 267,6 |
| Inductancia(mH) | 5,4 |
| Longitud del cable(mm) | 500 |
| NEMA Tamaño | Nema 23 |
| Número de cables | 4 |
| Resistencia de fase(ohmios) | 1,13 |
| Corriente nominal (A) | 2,8 |
| Diámetro del eje(mm) | 8 |
| Longitud del eje(mm) | 21 |
| Bipolar/Unipolar | Bipolar |
| Especificación eléctrica | |
| Frecuencia de salida(MHz) | ≤1MHz |
| Especificación del codificador | |
| Tensión nominal(V) | 5V |
| Corriente de salida(mA) | 55 |
| Resolución(RCP) | 1000 |
| Canales de señal de salida | 2 canales |
| Velocidad de funcionamiento(rpm) | ≤5000rpm |
| Protección de la PI | IP20 |
| Especificación física | |
| Peso(gramos) | 1250 |
