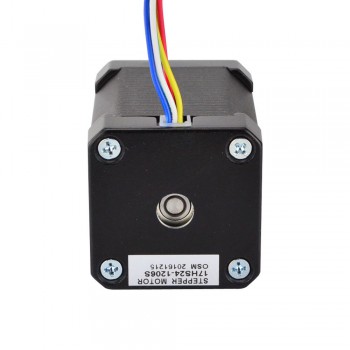

Motor paso a paso Nema 17 unipolar 1,8 grados 65Ncm 1,2A 7,2V 42x42x60mm 6 cables
-
Manuales y documentacion:
Ficha técnica completa:
Curva de par:
Nuestro precio:€16,06
Quien compró este articulo también compró
Motor paso a paso Nema 17 Unipolar 1,8 grados 65Ncm 1,2A 7,2V 42x42x60mm 6 cables
Este motor paso a paso Unipolar Nema 17 con un ángulo de paso de 1,8 grados y un tamaño de 42x42x48 mm. Tiene 6 cables, cada fase consume 1,2A, con un par de retención de hasta 65 Ncm (92 oz.in).
Especificación eléctrica
Número de pieza del fabricante: 17HS24-1206S
Tipo de motor: paso a paso Unipolar
Ángulo de paso: 1,8 grados
Par de retención: 65 Ncm (92 oz.in)
Corriente nominal/fase: 1,2A
Resistencia de fase: 6,0 ohmios
Inductancia: 7,0mH ± 20%(1KHz)
Especificación física
Tamaño del marco: 42 x 42 mm
Longitud del cuerpo: 60 mm
Diámetro del eje: Φ5mm
Longitud del eje: 24 mm
Longitud del corte en D: 15 mm
Número de clientes potenciales: 6
Longitud del cable: 500 mm
Peso: 500g
Conexión
| A+ | O+ | A- | B+ | O- | B- |
| NEGRO | AMARILLO | VERDE | ROJO | BLANCO | AZUL |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Unipolar |
| Par de retención (Ncm) | 65 |
| Par de retención (oz.in) | 92 |
| Inductancia(mH) | 7 |
| Resistencia de fase(ohmios) | 6 |
| Corriente nominal (A) | 1,2 |
| Ángulo de paso(°) | 1,8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 60 |
| Tamaño del marco(mm) | 42x42 |
| Eje simple/eje doble | Eje simple |
| Tipo de eje | corte D |
| Diámetro del eje(mm) | 5 |
| Longitud del eje(mm) | 20 |
| Número de cables | 6 |
| Longitud del cable(mm) | 500 |
| Peso(gramos) | 500 |
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Hilos y cables: longitudes especiales, manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
